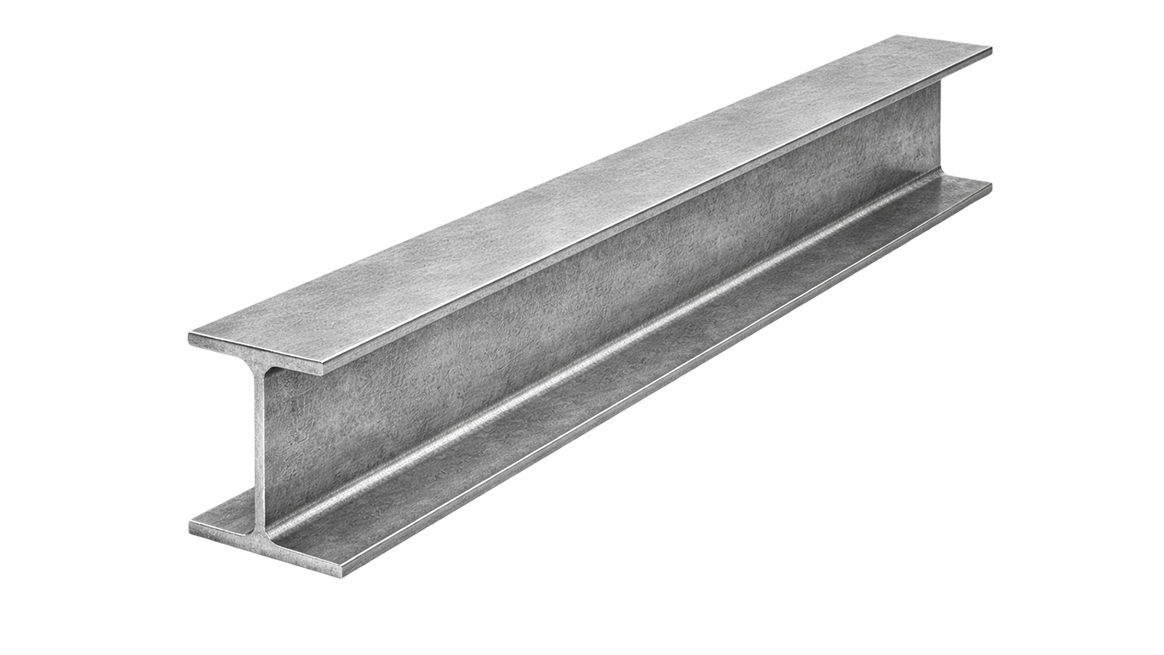

Балка двутавровая

Балка двутавровая — это фасонный стальной профиль с поперечным сечением в форме буквы «Н», который применяют в несущих конструкциях, перекрытиях, каркасах зданий, промышленных площадках, эстакадах, опорах, рамах, мостовых элементах и технологических сооружениях. Такая форма профиля позволяет эффективно работать на изгиб: полки воспринимают значительную часть растягивающих и сжимающих усилий, а стенка связывает их между собой и передаёт поперечные нагрузки.

Двутавровая балка востребована там, где нужно перекрыть пролёт, создать жёсткую опору, собрать металлический каркас или усилить строительный узел. В отличие от листа, полосы, уголка или швеллера, двутавр лучше использует металл именно в несущем сечении, поэтому при правильном расчёте даёт высокую жёсткость при рациональной массе.

Балки производят из углеродистых и низколегированных сталей, поставляют в разных типах профиля, номерах, длинах и исполнениях. На практике при заказе важно указать не только слово «двутавр», но и номер балки, тип профиля, ГОСТ или ТУ, марку стали, длину, количество, требования к резке, документам качества, поверхности и возможной антикоррозионной защите.

Главная ошибка при выборе двутавровой балки — подбирать её только по высоте или цене за тонну. Два профиля одинаковой высоты могут иметь разные полки, толщину стенки, массу погонного метра и расчётные характеристики. Для несущих конструкций профиль выбирают по нагрузке, пролёту, схеме опирания, условиям эксплуатации и проектной документации.

Что представляет собой двутавровая балка

Двутавровая балка — это металлический фасонный профиль, состоящий из вертикальной стенки и двух горизонтальных полок. Такая форма делает профиль эффективным при работе на изгиб: верхняя и нижняя полки воспринимают основные нормальные напряжения, а стенка обеспечивает связь между ними и участвует в передаче поперечных усилий.

В строительстве и промышленности двутавр используют как элемент несущей системы. Он может работать как балка перекрытия, прогон, ригель, элемент рамы, стойка, опора, направляющая, перемычка, усилитель проёма или часть сложной металлоконструкции. Конкретное применение зависит от профиля, марки стали, длины и расчётной схемы.

Параметр	Описание
Вид продукции	Фасонный стальной прокат конструкционного назначения
Форма сечения	Две полки и стенка, образующие двутавровый профиль
Материал	Углеродистая или низколегированная конструкционная сталь
Основная функция	Восприятие изгиба, сжатия, поперечных усилий и передача нагрузки на опоры
Ключевые параметры	Номер профиля, высота, ширина полки, толщина стенки, толщина полки, длина, масса погонного метра
Форматы поставки	Мерная длина, немерная длина, резка в размер, хлысты, пачки, поставка по ведомости
Основные области применения	Каркасы зданий, перекрытия, промышленные сооружения, эстакады, площадки, опоры, мостовые и монтажные конструкции
Главное преимущество	Высокая жёсткость и несущая способность при рациональном расходе металла
Главное ограничение	Требует расчётного выбора профиля, марки стали, длины и схемы опирания

Двутавровая форма работает эффективнее простой прямоугольной полосы той же массы, потому что металл вынесен в полки, удалённые от нейтральной оси. Именно поэтому двутавр широко используют для перекрытия пролётов и создания жёстких несущих элементов.

При этом сама форма не делает любую балку универсальной. Для каждого объекта нужны свои размеры, марка стали, длина, способ соединения и требования к защите. Профиль, который подходит для лёгкой площадки обслуживания, может быть недостаточным для промышленного перекрытия или подкранового узла.

Если балка указана в проекте, её параметры нужно переносить в заявку без сокращений. Замена «на похожий двутавр» допускается только после проверки расчётных характеристик и согласования с ответственным специалистом.

Геометрия двутавра: почему полки и стенка работают по-разному

Двутавровая балка ценится за распределение металла в сечении. Полки располагаются сверху и снизу, поэтому эффективно воспринимают изгибающие усилия. Стенка соединяет полки и воспринимает значительную часть поперечных сил. Такая геометрия позволяет получить высокий момент сопротивления при меньшей массе по сравнению с массивным сплошным сечением.

При выборе профиля важны не только высота балки, но и ширина полки, толщина стенки, толщина полки, радиусы сопряжений и масса погонного метра. Эти параметры определяют, как балка работает на изгиб, устойчивость, местную потерю формы, соединения и монтаж.

Элемент профиля	На что влияет	Что проверять при выборе
Высота балки	Жёсткость на изгиб, строительная высота, способность перекрывать пролёт	Соответствие проекту, допустимый прогиб и габарит конструкции
Ширина полки	Устойчивость, удобство опирания, размещение болтов и фасонок	Совместимость с опорами, узлами и монтажными пластинами
Толщина стенки	Поперечные усилия, местная устойчивость, сварные и болтовые узлы	Нагрузку, отверстия, вырезы и требования проекта
Толщина полки	Работу крайних зон сечения и сопротивление изгибу	Массу, прочность и качество соединений
Радиусы сопряжений	Переход от стенки к полкам и технологичность прокатки	Совместимость с пластинами, посадочными местами и обработкой
Масса погонного метра	Стоимость, логистику, монтаж и нагрузку на несущие элементы	Сортамент, сертификат и фактическую длину

Высота балки часто воспринимается как главный параметр, но это упрощение. Балка той же высоты может иметь разные полки и толщины, а значит — разную массу и расчётную работу. Поэтому в заявке нужно указывать полное обозначение профиля.

Ширина полки особенно важна в монтажных узлах. На широкую полку проще установить опорную пластину, фасонку, болтовое соединение или сварной элемент. Узкая полка может быть достаточной по расчёту, но неудобной для конкретного узла.

Как производят двутавровые балки

Двутавровые балки бывают горячекатаными и сварными. Горячекатаные получают прокаткой нагретой стальной заготовки через систему валков, которые формируют профиль нужной геометрии. Сварные балки изготавливают из листовых элементов: стенки и двух полок, которые собирают в сечение и соединяют сваркой.

Горячекатаный двутавр удобен как стандартный прокат: он имеет установленный сортамент, предсказуемую геометрию и часто доступен на складе. Сварная балка удобна для нестандартных сечений, больших высот, специальных расчётных задач и проектов, где нужно оптимизировать массу конструкции.

Этап производства	Что происходит	На что влияет
Подготовка стали	Выбирают марку стали и формируют заготовку	Прочность, свариваемость, пластичность и документ поставки
Нагрев заготовки	Металл доводят до температуры прокатки	Возможность формировать сложное сечение
Горячая прокатка	Заготовку пропускают через валки и формируют двутавровый профиль	Геометрия, поверхность, внутренние напряжения и сортамент
Правка	Профиль выравнивают после прокатки	Прямолинейность и удобство монтажа
Резка на длины	Балку режут на мерные или немерные отрезки	Логистика, монтаж, отходы и точность заказа
Контроль размеров	Проверяют высоту, полки, стенку, длину и массу	Соответствие сортаменту и проектной спецификации
Маркировка и упаковка	Партии маркируют и готовят к отгрузке	Прослеживаемость, складской учёт и входной контроль

Сварная двутавровая балка проходит другую технологическую цепочку: раскрой листа, подготовку кромок, сборку, сварку, контроль швов, правку и проверку геометрии. Такой вариант позволяет получить профиль, которого нет в стандартном горячекатаном сортаменте.

Выбор между горячекатаной и сварной балкой зависит от проекта. Горячекатаный профиль часто проще купить и быстрее смонтировать, а сварной может быть выгоднее в сложной конструкции, где стандартное сечение слишком тяжёлое или не проходит по высоте.

ГОСТы, сортамент и документы качества

Для двутавровых балок применяют разные стандарты в зависимости от типа профиля. Обычные горячекатаные двутавры с уклоном внутренних граней полок могут поставляться по ГОСТ 8239-89. Двутавры с параллельными гранями полок могут соответствовать ГОСТ 26020-83. Для специальных, широкополочных, колонных и сварных балок могут применяться другие стандарты или технические условия производителя.

Документ	Что регулирует	Когда важен	Что уточнить дополнительно
ГОСТ 8239-89	Стальные горячекатаные двутавры с уклоном внутренних граней полок	Для стандартных двутавров общего применения	Номер профиля, массу погонного метра, длину и допуски
ГОСТ 26020-83	Стальные горячекатаные двутавры с параллельными гранями полок	Для балочных, широкополочных и колонных профилей соответствующего типа	Серию профиля, размеры, массу и назначение
ТУ производителя	Нестандартные профили, сварные балки, специальные длины и условия поставки	Когда стандартный сортамент не подходит или требуется заказное исполнение	Геометрию, допуски, контроль швов, маркировку и документы
Сертификат качества	Марку стали, партию, плавку, размеры, стандарт и результаты контроля	Для входного контроля и проектных поставок	Совпадение с заявкой и проектной спецификацией
Проектная спецификация	Точный профиль, марку стали, длину, количество, обработку и допустимые замены	Для строительства, каркасов и ответственных металлоконструкций	Профиль, сталь, категорию, узлы, резку и защиту

Если в проекте указан конкретный стандарт, его нужно сохранить в заявке. Поставка «по аналогичному сортаменту» допустима только после согласования, потому что геометрия и расчётные характеристики могут отличаться.

Сертификат качества особенно важен для несущих конструкций. Он подтверждает не только марку стали, но и принадлежность к партии, размеры, стандарт или ТУ, а также данные, необходимые для входного контроля.

Виды двутавровых балок

Двутавровые балки различаются по геометрии полок, способу производства и назначению. В проектах могут встречаться обычные двутавры, балочные профили, широкополочные балки, колонные балки и сварные двутавры. Каждый тип имеет свою область рационального применения.

Вид балки	Где применяется	Особенности	Ограничения
Обычная двутавровая балка	Перекрытия, прогоны, рамы, вспомогательные несущие элементы	Распространённый профиль для работы на изгиб	Может быть менее удобна в некоторых узлах из-за геометрии полок
Балочный двутавр с параллельными полками	Каркасы, перекрытия, промышленные сооружения	Удобен для соединений и расчётного применения	Нужно соблюдать серию и обозначение профиля
Широкополочная балка	Каркасы зданий, ригели, опорные элементы, площадки	Широкие полки повышают устойчивость и удобство крепления	Может иметь большую массу
Колонная балка	Стойки, колонны, вертикальные несущие элементы	Хорошо работает при сжатии и комбинированных нагрузках	Не всегда рациональна как обычная балка перекрытия
Сварная двутавровая балка	Нестандартные пролёты, крупные промышленные конструкции, специальные проекты	Позволяет подобрать сечение под расчёт	Требует контроля сварки и изготовления
Балка с подготовкой под монтаж	Заводские металлоконструкции и монтажные комплекты	Может поставляться с резкой, отверстиями, маркировкой и грунтом	Нужны точные чертежи и ведомость деталей

Обычный двутавр часто выбирают для простых несущих задач, где профиль подходит по расчёту и доступен на складе. Широкополочные и колонные профили удобнее в каркасах, где важны устойчивость, болтовые узлы и опорные площадки.

Сварная балка особенно полезна, когда стандартного сечения не хватает или оно избыточно тяжёлое. Но сварное исполнение требует более строгого контроля производства, потому что качество швов становится частью несущей способности элемента.

Размеры и сортамент двутавровых балок

Сортамент двутавровых балок описывает номера профилей, размеры сечения и массу погонного метра. В заявке обычно указывают номер балки или обозначение серии, марку стали, длину и количество. Для расчётов используют справочные данные сортамента или технические характеристики производителя.

Параметр	Где важен	Что учитывать
Номер профиля	Закупка, расчёт, складской учёт и монтаж	Номер должен соответствовать стандарту или проекту
Высота	Пролёт, жёсткость и строительная высота конструкции	Увеличение высоты повышает жёсткость, но меняет габариты
Ширина полки	Опирание, соединения, устойчивость и крепление элементов	Проверять совместимость с узлами
Толщина стенки	Поперечные усилия, отверстия, устойчивость стенки	Учитывать нагрузки и возможные вырезы
Толщина полки	Работа на изгиб, масса и сварные соединения	Сравнивать не только высоту, но и полки
Длина	Логистика, раскрой, монтаж и количество стыков	Уточнять мерную, немерную или резку в размер
Масса погонного метра	Стоимость, доставка, разгрузка и расчёт веса партии	Брать из сортамента, сертификата или данных производителя

Для закупщика важно не сокращать обозначение профиля. Например, балки одной высоты, но разных серий могут отличаться по ширине полки, массе и расчётным характеристикам. Это влияет на прочность, стоимость и монтаж.

Если балка заказывается с резкой в размер, нужна точная ведомость длин. Для крупных проектов полезна маркировка деталей, чтобы на объекте не сортировать одинаковые на вид, но разные по назначению элементы.

Марки стали для двутавровых балок

Двутавровые балки производят из углеродистых и низколегированных сталей. Выбор марки зависит от назначения конструкции, нагрузки, климатических условий, требований к сварке и проектной документации. Для обычных строительных задач могут применяться углеродистые стали, а для более ответственных условий — низколегированные, например 09Г2С.

Марка или группа стали	Где применяется	Что учитывать
Стали общего назначения	Обычные строительные и вспомогательные конструкции	Подходят не для всех климатических и ответственных задач
Ст3 и аналогичные углеродистые стали	Каркасы, перекрытия, несложные металлоконструкции при соответствующем проекте	Нужна проверка условий эксплуатации и сварки
09Г2С	Наружные, ответственные и холодноклиматические конструкции	Требуется подтверждение марки и категории по документам
Стали по ТУ производителя	Специальные профили, сварные балки, заказные металлоконструкции	Нужно сверять свойства с проектными требованиями
Сталь по проектной спецификации	Ответственные здания, мостовые элементы, эстакады, промышленные объекты	Замена допускается только после согласования

Марка стали влияет на свариваемость, прочность, пластичность и работоспособность конструкции в заданных условиях. Нельзя заменять одну марку другой только потому, что профиль совпадает по размеру.

Для наружных объектов и холодных регионов проект может требовать определённую категорию стали или дополнительные показатели. В таких случаях сертификат качества становится обязательным документом для входного контроля.

Где применяется двутавровая балка

Двутавровая балка применяется в строительстве, промышленности, машиностроении, складских комплексах, энергетике, мостовых и монтажных конструкциях. Она используется там, где нужен жёсткий линейный элемент, способный воспринимать нагрузку на пролёте или работать в составе каркаса.

Сфера применения	Примеры использования	Какие параметры важны
Строительство	Перекрытия, перемычки, ригели, усиление проёмов, несущие балки	Профиль, пролёт, нагрузка, марка стали, длина
Промышленные здания	Каркасы цехов, складов, ангаров, производственных корпусов	Серия профиля, сварные и болтовые узлы, сертификат
Площадки и эстакады	Технологические проходы, площадки обслуживания, трубопроводные эстакады	Наружная эксплуатация, коррозионная защита, прогиб
Машиностроение	Рамы, основания, направляющие, опорные элементы оборудования	Геометрия, точность резки, сварка и обработка
Мостовые и транспортные конструкции	Вспомогательные несущие элементы, монтажные балки, временные конструкции	Проектные требования, сталь, контроль качества
Реконструкция	Усиление старых перекрытий, замена балок, новые проёмы	Фактические нагрузки, состояние опор, согласование проекта

В строительстве двутавровая балка часто используется для перекрытия проёмов и пролётов. Но даже в частном строительстве такой профиль нельзя выбирать «с запасом на глаз»: избыточная балка увеличивает массу и нагрузку на опоры, а недостаточная может прогнуться.

В промышленности важны не только профиль и сталь, но и монтажные узлы. Балка должна быть совместима с колоннами, связями, фасонками, опорными пластинами и технологическим оборудованием.

Как выбрать двутавровую балку под задачу

Выбор двутавровой балки начинается не со склада, а с задачи. Нужно знать пролёт, нагрузку, схему опирания, допустимый прогиб, условия эксплуатации, способ соединения, марку стали и требования к документам. Если есть проект, заявка должна повторять проектную спецификацию.

1. Определить назначение балки в конструкции.
2. Проверить пролёт и схему опирания.
3. Уточнить постоянные, временные и динамические нагрузки.
4. Выбрать профиль по расчёту или проекту.
5. Определить марку стали и стандарт поставки.
6. Проверить длину, количество и массу.
7. Уточнить требования к резке, отверстиям, торцам и маркировке.
8. Согласовать сварные или болтовые соединения.
9. Проверить необходимость антикоррозионной защиты.
10. Запросить сертификат качества и документы на партию.

Вопрос покупателя	Что проверить	Почему это важно
Что будет нести балка?	Тип нагрузки и её величину	От этого зависит профиль и марка стали
Какой пролёт?	Расстояние между опорами	Пролёт напрямую влияет на прогиб и жёсткость
Где будет работать конструкция?	Помещение, улица, влажность, холодный климат	Определяет требования к стали и защите
Как балка будет крепиться?	Сварка, болты, опорные пластины, фасонки	Влияет на выбор полки, отверстий и обработки
Есть ли проект?	Профиль, ГОСТ, марку, длину и допустимые замены	Проектные параметры нельзя менять произвольно
Нужна ли резка?	Ведомость длин и маркировку	Снижает отходы и ускоряет монтаж

Если балка нужна для несущей конструкции, лучше не подбирать её самостоятельно без расчёта. Ошибка в профиле может привести к чрезмерному прогибу, вибрациям, перегрузке опор или перерасходу металла.

Если задача вспомогательная, всё равно нужно учитывать фактические нагрузки. Двутавр часто выглядит «надёжно» из-за массивной формы, но его работа зависит от сечения, длины и условий опирания.

Сравнение двутавровой балки с швеллером, уголком и профильной трубой

Двутавровую балку часто сравнивают с швеллером, уголком и профильной трубой. Все эти материалы относятся к конструкционному металлопрокату, но работают по-разному. Двутавр наиболее рационален для изгиба в основной плоскости, швеллер удобен для рам и открытых профилей, уголок — для связей и узлов, профильная труба — для пространственных каркасов и элементов с замкнутым сечением.

Критерий	Двутавровая балка	Швеллер	Профильная труба
Форма сечения	Две полки и стенка	П-образный открытый профиль	Замкнутое квадратное или прямоугольное сечение
Работа на изгиб	Высокая эффективность в основной плоскости	Хорошая, но профиль менее симметричен	Хорошая для пространственных конструкций
Устойчивость к кручению	Зависит от схемы раскрепления	Открытый профиль чувствителен к кручению	Замкнутое сечение лучше сопротивляется кручению
Монтажные узлы	Удобны при правильном подборе полок и фасонок	Удобен для примыканий и обрамлений	Требует другой логики соединений
Основное применение	Перекрытия, ригели, каркасы, опоры	Рамы, обвязки, направляющие, усиления	Каркасы, стойки, фермы, ограждения
Когда выбирать	Когда нужен эффективный профиль для несущей работы на изгиб	Когда удобен открытый П-образный профиль	Когда важна пространственная жёсткость и внешний вид

Нельзя заменять двутавр швеллером или трубой только по близкой массе. У профилей разные моменты сопротивления, устойчивость, способ соединения и поведение под нагрузкой.

Если проектом задан двутавр, аналог должен проверяться расчётом. Особенно это важно для перекрытий, ригелей, опорных элементов и промышленных конструкций.

Резка, сверление, сварка и монтаж

Двутавровую балку можно резать, сверлить, сваривать, грунтовать, окрашивать и монтировать в болтовые или сварные узлы. Но каждая операция должна учитывать профиль, толщину элементов, марку стали, требования проекта и будущую работу конструкции.

Операция	Что важно учитывать	Возможный риск
Резка	Точность длины, состояние торца, припуски и маркировка	Ошибки длины усложняют монтаж и стыковку
Сверление	Диаметр, шаг отверстий, расстояние от края, совпадение с фасонками	Ослабление сечения или несовпадение болтовых узлов
Сварка	Марку стали, толщину, подготовку кромок, режимы и контроль швов	Дефекты шва, напряжения и деформации
Правка	Искривления после резки, сварки или транспортировки	Проблемы при сборке каркаса
Грунтование и окраска	Очистку поверхности, совместимость покрытий и условия эксплуатации	Коррозия при плохой подготовке
Монтаж	Строповку, временное крепление, опирание и последовательность сборки	Перекосы, повреждения узлов и небезопасные операции

Резка в размер удобна, когда есть точная ведомость. Для монтажных комплектов это снижает отходы и ускоряет сборку, но требует проверки всех длин до запуска заказа.

Сварку нельзя рассматривать как универсальное решение для любой балки без подготовки. Требования зависят от марки стали, толщины полок и стенки, типа шва и ответственности конструкции.

Антикоррозионная защита и наружная эксплуатация

Обычная стальная двутавровая балка не является коррозионностойкой сама по себе. Для наружной эксплуатации, влажных помещений, производственных сред и открытых площадок нужна система защиты: очистка, грунтование, окраска, металлизация или другое покрытие по проекту.

Условие эксплуатации	Что предусмотреть	Почему важно
Открытая улица	Очистку, грунт, окраску или другую защиту	Осадки и конденсат ускоряют коррозию
Влажное помещение	Покрытие с учётом влажности и вентиляции	Постоянная влага разрушает незащищённую сталь
Промышленная среда	Покрытие под агрессивность среды	Пары, пыль и химические воздействия сокращают срок службы
Сварные узлы	Защиту швов и зоны термического влияния	После сварки покрытие нарушается
Места опирания	Защиту от застойной влаги и доступ для осмотра	Вода в опорных зонах вызывает ускоренную коррозию
Повреждения при монтаже	Локальное восстановление покрытия	Царапины и торцы становятся очагами коррозии

Качество подготовки поверхности часто важнее самого факта окраски. Если на металле остаются окалина, ржавчина, масло или пыль, покрытие хуже держится и быстрее отслаивается.

Если балка уже окрашена до поставки, при монтаже нужно контролировать повреждения от строповки, резки, сварки и крепежа. Эти зоны требуют восстановления защитного слоя.

Расчёт веса, количества и логистики

Вес двутавровой балки рассчитывают по массе погонного метра и длине. Масса погонного метра берётся из сортамента, технического листа производителя или сертификата. Для закупки важно понимать не только общий вес партии, но и массу одной балки, длину хлыста, возможности разгрузки и складирования.

Общий принцип расчёта: масса партии = масса одного погонного метра × длина балки × количество балок.

Параметр	Как влияет на расчёт
Номер профиля	Определяет геометрию и массу погонного метра
Длина балки	Влияет на массу одной штуки, транспортировку и монтаж
Количество	Формирует общий вес партии и потребность в транспорте
Резка в размер	Снижает отходы, но требует точной ведомости
Допуски	Могут давать отличие фактической массы от расчётной
Формат поставки	Влияет на упаковку, разгрузку, складирование и маркировку

Длинномерные балки требуют заранее продуманной логистики. Нужно проверить длину транспорта, возможность въезда на объект, наличие крана или погрузчика, место для складирования и безопасность разгрузки.

Если балки идут разной длины, их лучше маркировать по ведомости. Это ускоряет монтаж и снижает риск установки элемента не в тот узел.

Что указать в заявке на двутавровую балку

Заявка на двутавровую балку должна быть технически точной. В ней указывают профиль, стандарт, марку стали, длину, количество, формат поставки, требования к резке, обработке, документам и допустимым заменам.

Параметр заявки	Что указать	Пример
Наименование	Балка двутавровая стальная	Балка двутавровая горячекатаная
Профиль	Номер или обозначение балки по сортаменту	Двутавр 30, 40Б1, 30Ш1 или по проекту
Стандарт / ТУ	Документ, по которому нужна поставка	ГОСТ 8239-89, ГОСТ 26020-83 или ТУ производителя
Марка стали	По проекту или согласованию	Ст3, 09Г2С или другая марка по спецификации
Длина	Мерная, немерная или резка в размер	12 м или длины по ведомости
Количество	Штуки, метры или масса партии	20 шт. по 12 м
Назначение	Каркас, перекрытие, эстакада, опора, рама	Для несущего каркаса склада
Обработка	Резка, сверление, подготовка торцов, грунтование	Резка по ведомости с маркировкой
Документы	Сертификат качества, паспорт, данные по партии	Сертификат обязателен
Замена	Разрешена или запрещена без согласования	Замена только после согласования с проектировщиком

Если есть проектная спецификация, её лучше приложить к заявке. Это снижает риск ошибки в профиле, стали, длине, количестве и стандарте поставки.

Для резки в размер нужна ведомость деталей. Если дополнительно требуются отверстия, фаски, маркировка или грунт, это указывают отдельно.

Примеры корректной спецификации

Формулировка «купить двутавр» слишком общая для технической закупки. Корректная спецификация должна однозначно указывать, какой профиль, стандарт, сталь, длина и количество нужны.

Ситуация	Формулировка заявки
Стандартная закупка	Балка двутавровая 30, сталь Ст3, ГОСТ 8239-89, длина 12 м, количество 10 шт., сертификат качества
Каркас промышленного здания	Балка 40Б1, сталь 09Г2С, по проектной спецификации, длины по ведомости, резка в размер, маркировка деталей
Наружная эстакада	Балка двутавровая по проекту, сталь 09Г2С, документы качества, требования к антикоррозионной защите согласовать
Сварная конструкция	Двутавровая балка для сварной металлоконструкции, профиль и марка стали по чертежу, сертификат и данные по партии
Подбор аналога	Предложить аналог двутавровой балки только с расчётными характеристиками и согласованием проектировщика

Если требуется аналог, нужно сравнивать не только высоту, но и массу, полки, стенку, момент сопротивления, стандарт, марку стали и монтажные узлы. Без этого замена может быть технически неправильной.

Контроль качества при приёмке

При приёмке двутавровой балки проверяют профиль, марку стали, длину, количество, геометрию, поверхность, торцы, маркировку и документы. Контроль лучше проводить до резки, сварки и монтажа.

Что проверить	Как проверять	Почему важно
Наименование и профиль	Сверить маркировку, накладную и спецификацию	Исключает поставку другого профиля
Марка стали	Проверить сертификат качества	Материал должен соответствовать проекту
Размеры	Измерить высоту, полку, длину и выборочно толщины	Размеры влияют на расчёт и монтаж
Количество	Сверить штуки, метраж и массу партии	Недостача задерживает монтаж
Геометрия	Проверить прямолинейность, скручивание и деформации	Искривление усложняет сборку
Поверхность	Осмотреть коррозию, трещины, расслоения и забоины	Дефекты могут быть критичны для несущей конструкции
Торцы	Проверить качество реза и фактическую длину	Влияет на стыковку и монтаж
Документы	Сверить ГОСТ, ТУ, марку, партию и размеры	Подтверждают соответствие поставки

Если обнаружено сильное искривление или несоответствие профиля, материал лучше не запускать в работу до выяснения. После резки или сварки доказать исходный дефект значительно сложнее.

Сертификат должен относиться именно к поставленной партии. Документ на похожий прокат не заменяет подтверждение конкретной поставки.

Возможные дефекты двутавровой балки

Дефекты двутавровой балки могут появляться при прокатке, сварке, хранении, транспортировке, резке или монтаже. Для несущих конструкций особенно важны геометрия, отсутствие трещин, расслоений, сильной коррозии и повреждений в зонах соединений.

Дефект	Как выглядит	Чем опасен	Когда критичен
Искривление	Балка имеет заметный изгиб по длине	Усложняет монтаж и может нарушить геометрию конструкции	Для каркасов, перекрытий и длинных пролётов
Скручивание	Полки находятся в разных плоскостях	Проблемы при стыковке, опирании и сварке	Для рам и точных сборочных узлов
Глубокая коррозия	Ржавчина с раковинами или потерей металла	Снижает сечение и ухудшает качество покрытия	Для несущих и наружных конструкций
Трещины	Линейные разрывы на поверхности или кромках	Могут развиваться под нагрузкой	Для любых ответственных элементов
Расслоение	Разделение металла по толщине	Опасно для сварки и работы под нагрузкой	Для сварных и нагруженных узлов
Забоины на полках	Локальные вмятины или повреждения кромок	Могут мешать опиранию и соединениям	В местах крепления и опор
Несоответствие профиля	Размеры отличаются от заявленного сортамента	Нарушает расчёт и монтаж	Для проектных поставок

Поверхностная ржавчина не всегда делает балку непригодной, но глубокая коррозия, трещины, расслоения и сильные деформации для несущих элементов требуют отдельной оценки.

Особенно внимательно проверяют зоны опирания, отверстий и сварных соединений. Даже локальный дефект в узле может повлиять на работу всей конструкции.

Ошибки при выборе двутавровой балки

Ошибки при выборе двутавровой балки обычно возникают из-за неполной заявки, подбора по внешнему виду или попытки заменить проектные параметры без расчёта. Для несущих конструкций это особенно рискованно.

Ошибка	Последствие	Как избежать
Указывать только «двутавр»	Поставщик не понимает нужный профиль, стандарт и сталь	Указывать номер, ГОСТ, марку, длину и количество
Выбирать только по цене	Можно получить неподходящий профиль или неполные документы	Сравнивать полную спецификацию
Подбирать профиль только по высоте	Балки одной высоты могут иметь разную несущую способность	Сравнивать полки, стенку, массу и расчётные характеристики
Менять марку стали без согласования	Конструкция может не соответствовать условиям эксплуатации	Согласовывать замену с проектировщиком
Не учитывать длину и транспортировку	Длинномер может быть сложно доставить и разгрузить	Проверять логистику до заказа
Не требовать сертификат	Нельзя подтвердить марку стали и партию	Запрашивать документы до отгрузки
Игнорировать узлы соединений	Балка может быть прочной, но неудобной или непригодной для монтажа	Проверять полки, отверстия, фасонки и опирание
Не учитывать защиту от коррозии	Наружная конструкция быстрее повреждается	Предусмотреть систему покрытия

Самая частая ошибка — купить «похожий двутавр» по наличию. В несущих конструкциях аналог должен подтверждаться расчётными характеристиками, а не только близкими габаритами.

Ещё одна частая проблема — отсутствие связи между закупкой и монтажом. Балка может быть правильной по профилю, но слишком длинной для доставки, неподготовленной под узлы или не промаркированной по ведомости.

Хранение и транспортировка двутавровой балки

Двутавровая балка относится к тяжёлому длинномерному прокату. При хранении и перевозке важно не допустить изгиба, скручивания, повреждения полок, коррозии и путаницы между профилями разных партий.

Правило	Зачем нужно
Хранить на ровных подкладках	Чтобы избежать прогиба, перекоса и контакта с грунтом
Разделять партии и профили	Чтобы не перепутать разные балки при монтаже
Защищать от длительного контакта с водой	Чтобы снизить риск коррозии до монтажа
Использовать правильную строповку	Чтобы не повредить полки и не создать опасность при разгрузке
Не сбрасывать балки при разгрузке	Удары могут вызвать деформации и забоины
Обеспечить доступ для техники	Длинномер требует места для манёвра и безопасного складирования

Если балки хранятся на улице, их размещают на подкладках так, чтобы вода не задерживалась в полках и у стенки. Длительный контакт с влагой ускоряет коррозию.

Для окрашенных или загрунтованных балок используют прокладки, чтобы не повредить покрытие. Повреждённые места восстанавливают до монтажа или сразу после сборки.

Цена двутавровой балки: от чего зависит

Цена двутавровой балки зависит от профиля, массы погонного метра, марки стали, стандарта, длины, объёма партии, наличия на складе, резки, дополнительной обработки, документов и доставки. Корректно сравнивать предложения только при одинаковой спецификации.

Фактор	Как влияет на цену
Номер профиля	Чем тяжелее балка, тем выше стоимость одной штуки
Марка стали	Низколегированные и специальные стали могут отличаться по цене
Стандарт или ТУ	Редкие и специальные профили могут стоить дороже
Длина	Мерная длина и резка в размер влияют на подготовку и отходы
Объём партии	Крупная партия может быть выгоднее по логистике и производству
Наличие на складе	Складская позиция обычно быстрее, заказная может требовать срока производства
Дополнительная обработка	Резка, сверление, грунтование и маркировка увеличивают стоимость работ
Документы и контроль	Для ответственных объектов могут потребоваться дополнительные подтверждения
Доставка	Длинномерный и тяжёлый прокат требует подходящего транспорта и разгрузки

Самая низкая цена может быть связана с другим профилем, другой маркой стали, отсутствием нужных документов или неудобной длиной. Для проектных объектов такое сравнение рискованно.

Иногда резка в размер повышает цену закупки, но снижает итоговые затраты на объекте: меньше отходов, меньше ручной резки, быстрее монтаж и проще учёт деталей.

Когда возможна замена двутавровой балки

Замена двутавровой балки возможна только после проверки профиля, марки стали, расчётных характеристик, условий эксплуатации и узлов соединения. Для проектных объектов замена должна согласовываться с проектировщиком или ответственным инженером.

Ситуация	Можно ли заменить	Что проверить
Нет нужного профиля	Иногда можно	Момент сопротивления, массу, высоту, полки, стенку и монтажные узлы
Нет нужной марки стали	Без согласования нельзя	Требования проекта, климат, свариваемость и условия эксплуатации
Нужна срочная поставка	Возможна при технической проверке	Профиль, сталь, документы и допустимость аналога
Есть проектная спецификация	Только по согласованию	Допустимые замены и расчётные характеристики
Конструкция неответственная	Иногда возможна	Фактическую нагрузку, условия эксплуатации и запас прочности
Сварная балка вместо горячекатаной	Только после расчёта и согласования	Геометрию, швы, контроль качества и допуски

Замена двутавра швеллером, трубой или другой балкой не должна выполняться только из-за наличия на складе. Даже если масса похожа, работа сечения может существенно отличаться.

Замена горячекатаной балки на сварную или наоборот также требует проверки. Меняются технология изготовления, геометрия, допуски, контроль и иногда работа узлов.

FAQ

Что такое двутавровая балка?

Двутавровая балка — это стальной фасонный профиль с двумя полками и стенкой. Сечение похоже на букву «Н», благодаря чему профиль эффективно работает на изгиб. Его применяют в перекрытиях, каркасах, опорах, ригелях и промышленных конструкциях. Конкретный профиль выбирают по расчёту или проекту.

Где применяется двутавровая балка?

Двутавровую балку используют в строительстве, промышленности, реконструкции, эстакадах, площадках обслуживания, мостовых и монтажных конструкциях. Она подходит для элементов, которые должны воспринимать нагрузку на пролёте. Часто её применяют в каркасах зданий и перекрытиях. Выбор зависит от нагрузки, длины, стали и схемы опирания.

Из какой стали делают двутавровые балки?

Балки производят из углеродистых и низколегированных конструкционных сталей. Для обычных задач могут применяться стали общего назначения, а для наружных и ответственных конструкций — 09Г2С или другие марки по проекту. Марку стали нужно подтверждать сертификатом. Заменять её без согласования нельзя.

Какие ГОСТы применяются для двутавровых балок?

Для обычных горячекатаных двутавров применяют ГОСТ 8239-89. Для двутавров с параллельными гранями полок применяют ГОСТ 26020-83. Для специальных и сварных балок могут использоваться ТУ производителя. Точный документ зависит от типа профиля и требований проекта.

Чем двутавровая балка отличается от швеллера?

Двутавр имеет две полки и стенку, расположенные симметрично относительно основной оси. Швеллер имеет П-образное открытое сечение. Двутавр обычно эффективнее для работы на изгиб в основной плоскости, а швеллер удобен для обрамлений и некоторых монтажных узлов. Заменять один профиль другим можно только после расчёта.

Чем двутавровая балка отличается от профильной трубы?

Профильная труба имеет замкнутое сечение и лучше работает в ряде пространственных конструкций и на кручение. Двутавр рационален для балок, ригелей и перекрытий, где важна работа на изгиб. У этих профилей разные расчётные характеристики и узлы соединения. Замена требует инженерной проверки.

Как выбрать размер двутавровой балки?

Размер выбирают по пролёту, нагрузке, допустимому прогибу, схеме опирания и условиям эксплуатации. Нельзя подбирать балку только по высоте или внешнему виду. Нужно использовать проектную спецификацию или расчёт. Для ответственных конструкций выбор выполняет инженер.

Что означает номер двутавра?

Номер двутавра связан с его геометрией и сортаментом. Он помогает определить высоту, размеры полок, стенки и массу погонного метра по стандарту. Но для точной закупки одного номера может быть недостаточно, если существуют разные серии профилей. В заявке нужно указывать стандарт и полное обозначение.

Можно ли сваривать двутавровую балку?

Да, двутавровые балки часто применяют в сварных конструкциях. Технология сварки зависит от марки стали, толщины элементов, типа шва и ответственности узла. Для ответственных конструкций требуется контроль качества швов. После сварки зоны соединений нужно защищать от коррозии.

Можно ли сверлить отверстия в двутавровой балке?

Можно, если отверстия предусмотрены проектом или согласованы с инженером. Неправильное расположение отверстий может ослабить сечение или нарушить работу узла. Важно соблюдать расстояния от края и точность разметки. Для монтажных комплектов отверстия часто выполняют на производстве.

Подходит ли двутавровая балка для наружной эксплуатации?

Подходит, но требует антикоррозионной защиты. Обычная конструкционная сталь без покрытия подвержена коррозии. Для улицы применяют грунтование, окраску, металлизацию или другие системы защиты. Марку стали и покрытие выбирают по проекту и условиям среды.

Как рассчитать вес двутавровой балки?

Вес считают по массе погонного метра и длине. Массу одного метра берут из сортамента, технического листа или сертификата. Общий принцип: масса равна массе погонного метра, умноженной на длину и количество балок. Фактический вес может отличаться из-за допусков.

Почему фактический вес может отличаться от расчётного?

Отличие возникает из-за допусков по размерам, фактической длины и особенностей партии. Сортамент даёт справочное значение, а реальный прокат может иметь допустимые отклонения. Для логистики и оплаты это нужно учитывать. В спорных случаях ориентируются на документы и фактическое взвешивание.

Что указать в заявке на двутавровую балку?

В заявке указывают наименование, номер профиля, стандарт, марку стали, длину, количество, назначение, требования к резке, обработке и сертификату. Если есть проект, лучше приложить спецификацию. Для резки в размер нужна ведомость длин. Замены нужно отдельно согласовывать.

Можно ли заменить одну двутавровую балку другой?

Можно только после проверки расчётных характеристик. Нужно сравнить момент сопротивления, массу, высоту, полки, стенку, марку стали и узлы соединения. Похожий внешний вид не означает одинаковую несущую способность. Для проектных объектов замену согласует проектировщик.

Что проверить при приёмке балки?

Проверяют профиль, длину, количество, марку стали по сертификату, геометрию, поверхность, торцы и маркировку. Особое внимание уделяют искривлению, скручиванию, коррозии и повреждениям в зонах соединений. Документы должны соответствовать поставленной партии. Несоответствия лучше фиксировать до запуска в работу.

Какие дефекты критичны?

Критичны трещины, расслоения, сильное искривление, скручивание, глубокая коррозия и серьёзные повреждения полок или стенки. Особенно опасны дефекты в местах опирания и соединений. Поверхностная ржавчина не всегда критична, но её нужно оценивать. Для несущих элементов сомнительные дефекты проверяет специалист.

Как хранить двутавровую балку?

Балки хранят на ровных подкладках, с разделением партий и защитой от длительного контакта с водой. Нельзя сбрасывать профиль при разгрузке, потому что возможны деформации. Для загрунтованных или окрашенных балок используют прокладки. Длинномер должен храниться так, чтобы не возникал прогиб.

От чего зависит цена двутавровой балки?

Цена зависит от профиля, массы погонного метра, марки стали, стандарта, длины, объёма партии, наличия на складе, резки, обработки, документов и доставки. Сравнивать предложения нужно только по одинаковой спецификации. Самая низкая цена может означать другой профиль или неполные документы. Для проектных объектов это рискованно.

Когда лучше заказать резку в размер?

Резка в размер удобна, если есть точная ведомость длин и нужно ускорить монтаж. Она снижает отходы и уменьшает объём работ на объекте. Для каркасов и заводских металлоконструкций это особенно полезно. Но размеры нужно проверять заранее, потому что ошибка в ведомости приведёт к проблемам при сборке.
