Лист просечно-вытяжной

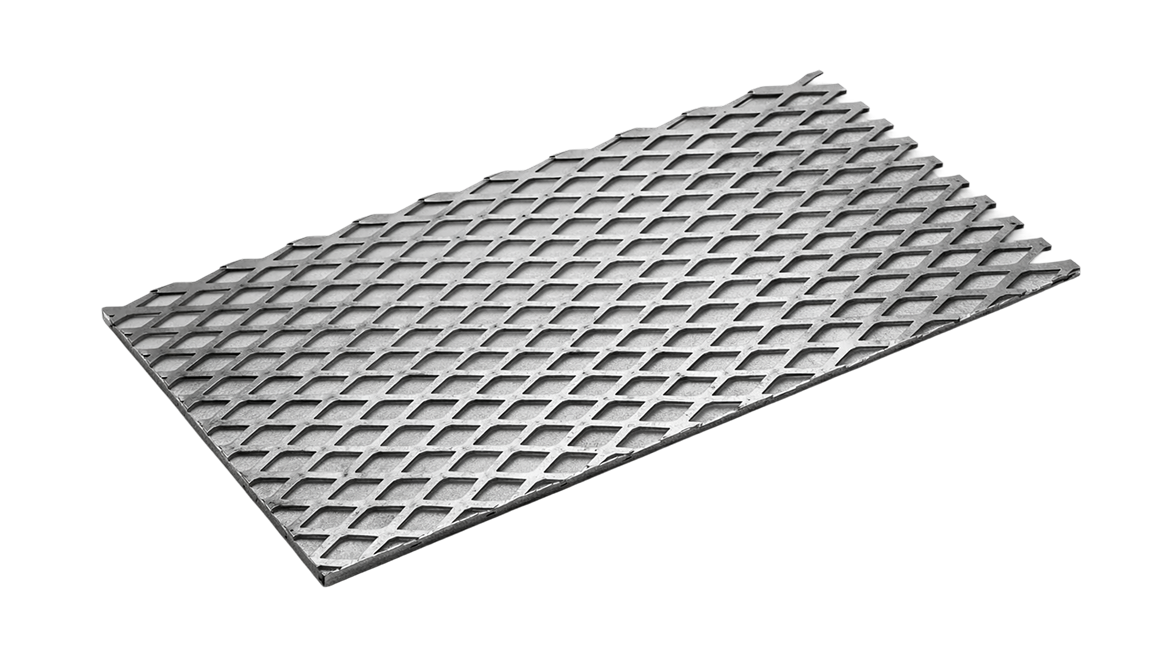

Просечно-вытяжной лист, или ПВЛ, — это металлический лист с ячеистой структурой, который получают путем одновременной просечки и вытяжки цельной листовой заготовки. В отличие от перфорированного листа, при производстве ПВЛ металл не удаляется в виде отходов: заготовка надрезается и растягивается, образуя вытянутые ячейки.

Главная особенность просечно-вытяжного листа — сочетание сниженного веса, светопроницаемости, вентиляции, противоскользящих свойств и достаточной жесткости. Поэтому ПВЛ применяют для настилов, площадок, ступеней, ограждений, экранов, вентиляционных поверхностей, трапов, технических проходов, фильтрующих элементов и защитных конструкций.

Основной стандарт для стального просечно-вытяжного листа — ГОСТ 8706-78. Он распространяется на стальные просечно-вытяжные листы, которые применяют для устройства настилов и других аналогичных целей. В стандартном исполнении такие листы изготавливаются из листовой углеродистой стали марки Ст3.

Что такое просечно-вытяжной лист

Просечно-вытяжной лист — это не сетка в классическом смысле и не перфорированный лист. Он производится из цельного металлического листа, который надрезают и растягивают. В результате получается жесткая ячеистая структура без сварных соединений между перемычками.

За счет такой технологии ПВЛ легче сплошного листа, но при этом сохраняет прочность, удобен для настилов и хорошо пропускает воздух, свет, воду, снег, пыль и мелкий мусор. Это делает его практичным материалом для технических поверхностей, где сплошной лист был бы тяжелее, скользил бы сильнее или задерживал бы грязь.

Параметр	Кратко
Материал	Стальной лист после просечки и вытяжки
Сокращение	ПВЛ
Основная особенность	Вытянутые ячейки без удаления металла
Основной ГОСТ	ГОСТ 8706-78
Типовая сталь	Ст3
Главное назначение	Настилы, площадки, ступени, ограждения, экраны
Ключевое преимущество	Меньший вес при хорошей жесткости и сцеплении
Ключевое ограничение	Открытая ячейка не подходит там, где нужна сплошная поверхность

Как получают просечно-вытяжной лист

Производство ПВЛ начинается с обычной листовой заготовки. В станке металл просекается специальным ножом, после чего заготовка одновременно вытягивается. За счет вытяжки прорези раскрываются и превращаются в ромбовидные или близкие к ромбовидным ячейки.

После формирования ячеек лист может проходить правку или сплющивание. Несплющенный ПВЛ имеет более выраженный рельеф и лучше работает как противоскользящая поверхность. Сплющенный вариант получается более ровным, но часть рельефности теряется.

Этап	Что происходит	Зачем нужен
Подготовка листа	Берут стальную листовую заготовку	Формируется основа будущего ПВЛ
Просечка	Металл надрезается специальным инструментом	Создаются будущие раскрывающиеся ячейки
Вытяжка	Заготовка растягивается	Прорези раскрываются в ячеистую структуру
Правка	Лист выравнивают после деформации	Улучшается геометрия и удобство монтажа
Резка	Лист режут в нужный размер	Получают карты, полосы или детали
Дополнительная обработка	Очистка, окраска, цинкование по необходимости	Повышается коррозионная стойкость

ПВЛ, рифленый и перфорированный лист: основные отличия

Просечно-вытяжной лист часто сравнивают с рифленым и перфорированным листом. Все три материала могут применяться для технических поверхностей, но задачи у них разные. Рифленый лист остается сплошным и дает противоскользящий рельеф. Перфорированный лист имеет отверстия, но металл из отверстий удаляется. ПВЛ формирует открытую ячеистую поверхность без классической вырубки отверстий.

Если нужна сплошная рабочая поверхность без отверстий, лучше выбирать рифленый лист. Если важна вентиляция, снижение веса и проход воды или грязи — ПВЛ часто практичнее. Если нужна точная декоративная перфорация или заданный процент открытой площади — подойдет перфорированный лист.

Критерий	ПВЛ	Рифленый лист	Перфорированный лист
Поверхность	Открытая ячеистая	Сплошная с рельефом	Сплошная с отверстиями
Вес	Ниже сплошного листа	Выше из-за сплошного металла	Ниже сплошного листа
Сцепление	Хорошее за счет рельефа ячеек	Хорошее за счет рифления	Зависит от отверстий и поверхности
Пропуск воздуха и воды	Да	Нет	Да
Типовое применение	Настилы, трапы, ограждения	Ступени, площадки, пандусы	Экраны, фильтры, декоративные панели

Сортамент просечно-вытяжного листа по ГОСТ 8706-78

ГОСТ 8706-78 задает сортамент и технические требования к стальным просечно-вытяжным листам. По стандарту ПВЛ изготавливают с толщиной заготовки 4, 5 и 6 мм, шириной 500, 600, 710, 800, 900 и 1000 мм, длиной до 6000 мм. По согласованию с потребителем допускается изготовление листов других размеров по ширине и длине.

В обозначении ПВЛ обычно зашифрованы параметры заготовки и вытяжки. Например, ПВ 508 означает лист, изготовленный из заготовки толщиной 5 мм с определенным размером подачи и параметрами ячейки. Поэтому при заказе важно не ограничиваться словами «просечно-вытяжной лист», а указывать конкретный тип: ПВЛ 406, 506, 508, 510, 606, 608, 610 или другой по наличию и ТУ.

Параметр	По ГОСТ 8706-78
Вид проката	Листы стальные просечно-вытяжные
Назначение	Настилы и аналогичные цели
Толщина заготовки	4, 5 и 6 мм
Ширина	500, 600, 710, 800, 900 и 1000 мм
Длина	До 6000 мм
Марка стали	Ст3 по ГОСТ 380
Допуски по другим размерам	Возможны по согласованию

Основные ГОСТы и нормативные документы

Главный документ для классического стального ПВЛ — ГОСТ 8706-78. Но в заявке могут также фигурировать ГОСТ на сталь, ГОСТ на исходный горячекатаный лист, технические условия производителя и требования проекта.

Для обычных складских задач достаточно указать тип ПВЛ, размер, сталь и ГОСТ. Для ответственных настилов, производственных площадок, лестниц и зон обслуживания оборудования желательно дополнительно согласовывать нагрузку, шаг опор, способ крепления и антикоррозионную защиту.

Документ	Что регулирует	Когда важен
ГОСТ 8706-78	Стальные просечно-вытяжные листы	Основной стандарт для ПВЛ
ГОСТ 380	Углеродистая сталь обыкновенного качества	Для марки Ст3 и других сталей этой группы
ГОСТ 19903	Горячекатаный листовой прокат	Для исходной листовой заготовки
ТУ производителя	Специальные размеры и параметры	Если ПВЛ отличается от классического ГОСТ
Проектная документация	Нагрузки, крепление, эксплуатация	Для ответственных площадок и настилов

Марки стали для просечно-вытяжного листа

По ГОСТ 8706-78 стальные просечно-вытяжные листы изготавливают из листовой углеродистой стали марки Ст3. В практике встречаются варианты Ст3пс, Ст3сп и Ст3кп, а также изделия по ТУ из оцинкованной стали, нержавеющей стали, алюминия и других материалов.

Для обычных настилов, трапов и ограждений чаще всего достаточно Ст3. Если изделие работает на улице, во влажной среде или в зоне повышенной коррозии, важнее становится не только марка стали, но и защитное покрытие: грунт, эмаль, горячее цинкование или другой антикоррозионный слой.

Материал / марка	Где применяется	Особенности
Ст3	Настилы, площадки, трапы, ограждения	Базовый вариант для стального ПВЛ
Ст3пс	Сварные элементы и общетехнические задачи	Распространенный универсальный вариант
Ст3сп	Более ответственные элементы	Хорошая свариваемость и стабильность
Оцинкованная сталь	Улица, влажные зоны	Лучше защищена от коррозии
Нержавеющая сталь	Агрессивные и санитарные среды	Дороже, но устойчивее к коррозии
Алюминий	Легкие конструкции, декоративные задачи	Меньше вес, ниже жесткость при равных размерах

Просечно-вытяжной лист для настилов

Настилы — одно из главных применений ПВЛ. Открытая ячейка позволяет воде, снегу, пыли и мелкому мусору проходить вниз, поэтому поверхность меньше загрязняется и быстрее высыхает по сравнению со сплошным листом. Рельеф ячеек также улучшает сцепление с обувью.

Но ПВЛ нельзя выбирать только по размеру ячейки или цене. Для настила важно учитывать нагрузку, шаг опор, толщину заготовки, тип листа, направление ячеек и способ крепления. При слишком большом расстоянии между опорами лист может прогибаться, вибрировать или деформироваться.

Фактор	Почему важен
Толщина заготовки	Влияет на жесткость и несущую способность
Тип ПВЛ	Определяет массу, размер ячейки и габаритную толщину
Шаг опор	Чем больше шаг, тем выше требования к прочности
Направление ячейки	Влияет на жесткость и удобство монтажа
Способ крепления	Сварка, болты, прижимы или рамка
Среда эксплуатации	Помещение, улица, влажная или агрессивная среда
Защита от коррозии	Продлевает срок службы конструкции

Просечно-вытяжной лист для лестниц и ступеней

ПВЛ удобен для ступеней и лестничных площадок, особенно в промышленных и технических зонах. Ячеистая поверхность снижает накопление воды и грязи, а рельеф перемычек помогает сцеплению. Такой настил часто применяют там, где сплошной лист был бы тяжелым или скользким.

При этом для лестниц важно не только выбрать тип ПВЛ, но и правильно обработать кромки. Открытые края ячеек могут быть острыми, поэтому ступени обычно оформляют в рамку, усиливают уголком или закрывают торец. Для общественных и производственных объектов также важно учитывать требования безопасности и удобство уборки.

Элемент	Что важно
Ступень	Жесткость, сцепление, безопасная кромка
Площадка	Шаг опор, отсутствие прогиба, надежное крепление
Наружная лестница	Коррозионная защита и сток воды
Промышленная лестница	Прочность, ремонтопригодность, удобство очистки
Кромка ступени	Нужна защита от острых краев

Просечно-вытяжной лист для ограждений и экранов

ПВЛ применяют не только как настил, но и как материал для ограждений, защитных экранов, вентиляционных решеток, фасадных и технических панелей. Он пропускает воздух и свет, но при этом создает физический барьер. Это полезно для машинных зон, технических помещений, вентиляции, защиты оборудования и декоративно-индустриальных решений.

Для ограждений чаще важны не столько несущая способность на прогиб, сколько размер ячейки, жесткость панели, внешний вид, покрытие и способ крепления к раме. Если ПВЛ используется как экран, нужно заранее определить, что важнее: обзорность, вентиляция, защита, декоративный эффект или механическая прочность.

Задача	Что важно
Защитный экран	Жесткость, размер ячейки, надежное крепление
Ограждение	Безопасность кромок, прочность рамы
Вентиляционная панель	Открытая площадь и коррозионная стойкость
Декоративная панель	Равномерность ячейки и качество покрытия
Защита оборудования	Доступ воздуха и механическая защита

Популярные типы ПВЛ и масса

В продаже часто встречаются типы ПВЛ с обозначениями 406, 506, 508, 510, 606, 608 и 610. Эти обозначения связаны с толщиной исходной заготовки, подачей и параметрами ячейки. Чем массивнее исходный лист и чем больше параметры вытяжки, тем выше габаритная толщина и масса.

Масса ПВЛ обычно ниже массы сплошного листа той же исходной толщины и площади, но она зависит от конкретного типа листа. Для закупки и логистики лучше пользоваться таблицами массы производителя или сертификатом.

Тип ПВЛ	Толщина заготовки, мм	Габаритная толщина, мм	Масса 1 м², кг
406	4	12,7	15,7
506	5	13,0	16,4
508	5	16,8	20,9
510	5	20,5	24,7
606	6	13,4	17,3
608	6	17,1	21,9
610	6	20,6–20,8	26,0

Как выбрать просечно-вытяжной лист под задачу

Выбор ПВЛ начинается с назначения. Для настила важны нагрузка и шаг опор. Для ограждения — размер ячейки, жесткость и безопасность кромок. Для декоративного экрана — внешний вид, равномерность ячеек и качество покрытия. Для наружной эксплуатации — защита от коррозии.

Если материал нужен для рабочей площадки, не стоит выбирать его только по принципу «чем легче, тем лучше». Слишком легкий лист может прогибаться, вибрировать и создавать ощущение ненадежности. Если ПВЛ нужен как ограждение, наоборот, можно не переплачивать за избыточную несущую способность.

Вопрос	Что проверить
Где будет использоваться лист?	В помещении, на улице, во влажной или агрессивной среде
Какая функция главная?	Настил, ступень, ограждение, экран, вентиляция
Какая нагрузка?	Пешеходная, колесная, складская, производственная
Какой шаг опор?	От него зависит требуемая жесткость
Нужна ли сварка?	Проверить сталь, кромки и способ крепления
Нужна ли защита от коррозии?	Окраска, оцинковка или нержавеющее исполнение
Нужна ли резка в размер?	Подготовить карту раскроя или чертеж

Просечно-вытяжной лист под покраску и покрытие

ПВЛ можно окрашивать, грунтовать и оцинковывать, но из-за ячеистой структуры подготовка сложнее, чем у гладкого листа. Нужно обработать не только плоскую поверхность, но и перемычки, кромки, внутренние зоны ячеек и места резки.

Для наружной эксплуатации особенно важны кромки. После резки и сварки защитный слой нарушается, поэтому эти места нужно дополнительно очищать, грунтовать и окрашивать. Если конструкция работает во влажной среде, лучше заранее рассмотреть оцинкованный или нержавеющий вариант.

Операция	Зачем нужна
Очистка от грязи и окалины	Улучшает сцепление покрытия
Обезжиривание	Удаляет масла и технологические загрязнения
Зачистка кромок	Снижает риск травм и коррозии
Грунтование	Повышает адгезию краски и защиту металла
Окраска	Создает защитно-декоративный слой
Цинкование	Повышает стойкость во влажной среде

Резка и раскрой ПВЛ

Просечно-вытяжной лист можно резать в карты, полосы, ступени, панели и детали по чертежу. При раскрое важно учитывать направление ячеек, открытые кромки и последующую установку. Для настилов и ступеней часто требуется обрамление, чтобы края были безопасными и жесткими.

Из-за ячеистой структуры ПВЛ может быть менее удобен в фиксации при резке, чем сплошной лист. После раскроя кромки желательно зачищать, особенно если лист будет использоваться в зоне контакта с людьми.

Способ обработки	Когда применять	Особенности
Резка в размер	Карты, настилы, панели	Ускоряет монтаж
Резка на полосы	Узкие накладки и ограждения	Важно учитывать направление ячейки
Сварка в раму	Ступени, площадки, экраны	Повышает жесткость и безопасность
Зачистка кромок	После резки	Снижает риск травм
Окраска после раскроя	Для готовых деталей	Защищает открытый металл

Контроль качества просечно-вытяжного листа

При приемке ПВЛ нужно проверять не только размеры, но и состояние ячеек. Лист не должен иметь трещин и надрывов. По ГОСТ 8706-78 серповидность не должна превышать 3 мм на 1 м длины, а косая плоскость листов не должна превышать 5 мм. Допускаются небольшие заусенцы и следы выщербленного инструмента размером не более 2 мм.

Что проверить	Как проверять
Тип ПВЛ	Сверить обозначение с заявкой
Размер листа	Проверить ширину, длину и количество
Ячейки	Оценить равномерность и отсутствие разрывов
Кромки	Проверить острые участки, заусенцы и надрывы
Плоскостность	Оценить пригодность к монтажу
Поверхность	Проверить ржавчину, окалину и загрязнения
Сертификат	Сверить марку стали, ГОСТ и партию

Дефекты просечно-вытяжного листа

Для ПВЛ особенно критичны дефекты ячеек и кромок. Трещины, надрывы, сильные заусенцы и деформация перемычек могут ухудшить прочность, безопасность и внешний вид. Для настилов и ступеней это важнее, чем для декоративных экранов, потому что материал воспринимает нагрузку и контактирует с человеком.

Дефект	Описание	Риск
Трещины	Разрывы металла в перемычках или кромках	Снижение прочности
Надрывы	Локальные повреждения после вытяжки	Риск дальнейшего разрушения
Сильные заусенцы	Острые края после просечки или резки	Опасность травм
Деформация ячеек	Неравномерная форма отверстий	Проблемы с внешним видом и жесткостью
Коррозия	Ржавчина на перемычках и кромках	Снижение срока службы
Волнистость	Неровность листа по плоскости	Проблемы при монтаже

Хранение и транспортировка

ПВЛ нужно хранить так, чтобы листы не деформировались и не корродировали. Ячеистая структура легче сплошного листа, но открытые перемычки и кромки могут повреждаться при неаккуратной погрузке. Если листы хранятся на улице, влага задерживается на кромках и в местах контакта, что ускоряет коррозию.

Лучше хранить ПВЛ на подкладках, защищать от осадков и не допускать контакта с влажным грунтом или полом. При перевозке важно фиксировать пачки, чтобы листы не смещались и не деформировали ячейки.

Правило	Зачем нужно
Хранить на подкладках	Защита от влаги и деформации
Закрывать от осадков	Снижение риска коррозии
Фиксировать пачки при перевозке	Защита от смещения и повреждения ячеек
Не бросать листы при разгрузке	Снижение риска деформации
Проверять кромки	Именно там часто начинается коррозия

Цена просечно-вытяжного листа: от чего зависит

Стоимость ПВЛ зависит от типа листа, толщины заготовки, размера, марки стали, массы, наличия покрытия и объема партии. Дополнительные операции — резка, сварка в раму, зачистка, грунтование, окраска или цинкование — увеличивают цену, но часто снижают трудозатраты на монтаже.

Фактор	Как влияет
Тип ПВЛ	Определяет массу, жесткость и расход металла
Толщина заготовки	Чем больше толщина, тем выше масса и цена
Размер листа	Влияет на логистику и раскрой
Марка стали	Специальные материалы дороже обычной Ст3
Покрытие	Оцинковка и окраска увеличивают стоимость
Резка	Добавляет стоимость обработки
Объем партии	Крупный объем обычно выгоднее

Как правильно указать ПВЛ в заявке

Заявка должна быть конкретной. Недостаточно написать «нужен просечно-вытяжной лист». Нужно указать тип ПВЛ, размер, количество, марку стали, ГОСТ, назначение, требования к поверхности и необходимость резки или покрытия.

Параметр	Пример формулировки
Наименование	Лист просечно-вытяжной
Тип	ПВЛ 506 / 508 / 510
Размер	1000×3000 мм
Марка стали	Ст3пс
ГОСТ	ГОСТ 8706-78
Количество	10 листов / 1 т
Назначение	Настил технической площадки
Дополнительно	Резка в размер, зачистка кромок, окраска

Пример корректной спецификации

Кратко: лист просечно-вытяжной ПВЛ 508, 1000×3000 мм, Ст3пс, ГОСТ 8706-78.

Для настила: лист просечно-вытяжной ПВЛ 508, сталь Ст3пс, размер 1000×3000 мм, под настил технической площадки, с зачисткой кромок и сертификатом качества.

Для наружной эксплуатации: ПВЛ 506, Ст3, под наружный трап, резка в размер, грунтование и окраска после раскроя.

Памятка для начинающего

Просечно-вытяжной лист выбирают, когда нужна не сплошная, а открытая металлическая поверхность. Он легче гладкого листа, лучше пропускает воду и воздух, удобен для настилов и ограждений, но требует внимания к кромкам, коррозии и правильному креплению.

Вопрос	Короткий ответ
Что такое ПВЛ?	Лист с ячейками, полученный просечкой и вытяжкой металла
Чем он отличается от перфорированного?	Металл не вырубается, а растягивается
Какой ГОСТ основной?	ГОСТ 8706-78
Где применяют?	Настилы, ступени, трапы, ограждения, экраны
Он не ржавеет?	Ржавеет, если это обычная углеродистая сталь без покрытия
Можно ли сваривать?	Да, при правильной подготовке кромок и поверхности
Что указать при заказе?	Тип ПВЛ, размер, сталь, ГОСТ, количество и назначение

FAQ по просечно-вытяжному листу

Что такое просечно-вытяжной лист?

Просечно-вытяжной лист — это металлический лист с ячейками, полученный путем просечки и вытяжки цельной листовой заготовки. Его часто обозначают сокращением ПВЛ.

Чем ПВЛ отличается от перфорированного листа?

В перфорированном листе отверстия вырубаются, и часть металла удаляется. В ПВЛ заготовка надрезается и растягивается, поэтому образуется ячеистая структура без классического удаления металла из отверстий.

Какой ГОСТ у просечно-вытяжного листа?

Основной стандарт — ГОСТ 8706-78. Он распространяется на стальные просечно-вытяжные листы для настилов и аналогичных целей.

Какие бывают типы ПВЛ?

Часто встречаются ПВЛ 406, 506, 508, 510, 606, 608 и 610. Обозначение связано с толщиной заготовки, подачей и параметрами ячейки.

Где применяется ПВЛ?

ПВЛ применяют для настилов, ступеней, трапов, технических площадок, ограждений, защитных экранов, вентиляционных панелей и декоративно-технических конструкций.

Можно ли использовать ПВЛ на улице?

Можно, но обычная углеродистая сталь без покрытия будет корродировать. Для улицы желательно использовать окраску, цинкование или другой способ защиты.

Можно ли сваривать просечно-вытяжной лист?

Да. Перед сваркой нужно очистить поверхность и кромки, а также учитывать марку стали, толщину и способ крепления к раме или опорам.

Как рассчитать вес ПВЛ?

Вес лучше брать из таблиц производителя, ГОСТ или сертификата, потому что масса зависит от типа ПВЛ, толщины заготовки, размера ячейки и габаритной толщины.

Что лучше для настила: ПВЛ или рифленый лист?

Если нужна сплошная поверхность — лучше рифленый лист. Если важны меньший вес, водоотвод, вентиляция и проход грязи через настил — часто удобнее ПВЛ.

Что указать в заявке на просечно-вытяжной лист?

Нужно указать тип ПВЛ, размер, марку стали, ГОСТ, количество, назначение, требования к поверхности, резку, покрытие и документы качества.
