Профнастил НК-114: высокий несущий профиль для промышленных кровель, настилов и перекрытий
Статьи
Профнастил НК-114 — это высокий несущий профилированный стальной лист с трапециевидной гофрой около 114 мм, который применяют в конструкциях с повышенными требованиями к жёсткости, работе на пролёте и устойчивости к нагрузкам. Такой профиль используют для промышленных кровель, несущих настилов, перекрытий, технических площадок, ангаров, складских комплексов, производственных зданий, логистических терминалов и других объектов, где обычный стеновой или универсальный профнастил не подходит по расчётным условиям.
Оглавление
Обозначение НК-114 обычно связывают с высоким несущим кровельным или настилочным профилем. В практическом выборе важна не только высота гофры, но и толщина стали, рабочая ширина, форма профиля, шаг прогонов, схема опирания, крепёж, покрытие, длина листов и документы качества. Профнастил НК-114 нельзя рассматривать как декоративную обшивку: в большинстве задач он является частью несущей строительной системы.
Материалом основы чаще всего служит оцинкованная рулонная сталь. Для наружных видимых конструкций может применяться полимерное покрытие, однако цвет и внешний вид не должны подменять инженерный подбор. Если лист работает как основание кровельного пирога, несущий настил или элемент перекрытия, на первое место выходят расчётная нагрузка, допустимый прогиб, фактическая толщина металла, стабильность геометрии и соответствие проекту.
При заказе профнастила НК-114 важно указывать полную спецификацию, а не только короткое название профиля. В заявке должны быть отражены толщина, покрытие, цвет при необходимости, длина листов, количество, рабочая ширина, назначение, требования к крепежу, доборным элементам и документам. Неполная заявка может привести к ошибке в поставке, нехватке материала, проблемам при стыковке, повреждению покрытия или невозможности принять партию на объекте.

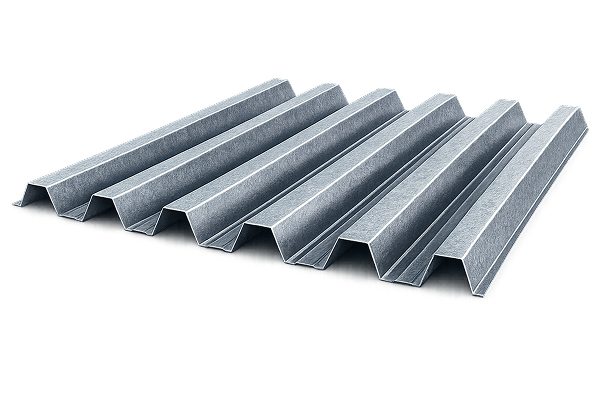

Что представляет собой профнастил НК-114
Профнастил НК-114 — это высокий профилированный лист конструкционного назначения. Его основная задача — воспринимать нагрузку между опорами и сохранять заданную жёсткость при эксплуатации. В отличие от стеновых профилей, которые чаще работают как ограждающий материал, НК-114 применяется там, где лист участвует в расчётной работе кровли, настила или перекрытия.
Высокая гофра около 114 мм формирует рёбра жёсткости, благодаря которым лист лучше сопротивляется изгибу. Но итоговая несущая способность зависит не только от высоты профиля. Один и тот же НК-114 при разной толщине стали, другом шаге прогонов или иной схеме крепления будет работать по-разному.
| Параметр | Описание |
|---|---|
| Тип продукции | Высокий несущий профилированный стальной лист |
| Ориентировочная высота профиля | Около 114 мм; точное значение зависит от производителя и технических условий |
| Материал основы | Оцинкованная тонколистовая сталь, с полимерным покрытием или без него |
| Основная функция | Работа на пролёте и восприятие расчётных нагрузок |
| Типовые применения | Промышленные кровли, несущие настилы, перекрытия, склады, ангары, технические площадки |
| Ключевое преимущество | Высокая жёсткость и пригодность для задач с увеличенными пролётами |
| Главное ограничение | Необходимость подбора по расчёту, проекту или техническим таблицам производителя |
Для инженера НК-114 важен как расчётный профиль. Он может позволить перекрывать значительные пролёты, но только при правильной толщине, надёжном креплении и корректной схеме опирания. Если хотя бы один из этих параметров выбран неправильно, высокий профиль не гарантирует безопасную работу конструкции.
Для закупщика главный риск — потерять точность спецификации. Если в проекте указан НК-114 определённой толщины и геометрии, нельзя без согласования заменить его на Н75, Н60 или другой профиль. Даже похожее обозначение не означает полной взаимозаменяемости.
Геометрия НК-114 и влияние профиля на жёсткость
Профиль НК-114 имеет высокую трапециевидную гофру, которая создаёт выраженные рёбра жёсткости. Благодаря такой форме лист лучше сопротивляется изгибу и может использоваться в задачах, где важны пролёты, нагрузка и устойчивость к деформациям.
У разных производителей профнастил НК-114 может отличаться по рабочей ширине, общей ширине, шагу гофры, форме полок, дополнительным рёбрам и стыковочной зоне. Поэтому при расчёте и закупке важно использовать фактические данные конкретного производителя, а не только название профиля.
| Элемент профиля | На что влияет | Что уточнять перед заказом |
|---|---|---|
| Высота гофры | Сопротивление изгибу, строительная высота, несущая работа | Фактическую высоту профиля у производителя |
| Рабочая ширина | Полезная площадь покрытия после нахлёста | Рабочую ширину конкретного профиля |
| Общая ширина | Габарит листа при хранении и перевозке | Полную ширину до монтажа |
| Форма полок | Опирание, крепление, распределение нагрузки | Чертёж или технический лист профиля |
| Стыковочная зона | Качество бокового нахлёста и герметичность | Совместимость листов одной партии |
| Дополнительные рёбра | Локальная устойчивость и жёсткость полок | Наличие рёбер в выбранном исполнении |
Рабочую ширину нельзя заменять общей шириной при расчёте количества. Общая ширина показывает полный габарит листа, но часть профиля уходит в боковой нахлёст. Если считать расход по общей ширине, на объекте может возникнуть нехватка материала.
Для проектных объектов желательно запрашивать технические данные именно того производителя, у которого планируется закупка. Это особенно важно при замене профиля, сравнении предложений и проверке допустимых нагрузок.
Материал основы и защитные покрытия
Профнастил НК-114 обычно изготавливают из оцинкованной тонколистовой стали. Цинковое покрытие защищает стальную основу от коррозии, а полимерный слой, если он предусмотрен, добавляет цвет, улучшает внешний вид и повышает стойкость поверхности к атмосферным воздействиям.
Для скрытых несущих настилов, промышленных оснований и технических площадок часто достаточно оцинкованного исполнения. Для видимых кровель, навесов и наружных элементов может потребоваться полимерное покрытие. При этом выбор покрытия должен учитывать влажность, агрессивность среды, риск механических повреждений и требования к внешнему виду.
| Исполнение | Где применяется | Особенности | Ограничения |
|---|---|---|---|
| Оцинкованный НК-114 | Промышленные кровли, несущие настилы, основания, технические площадки | Практичное исполнение с базовой антикоррозионной защитой | Менее декоративен, чем цветной профнастил |
| НК-114 с полимерным покрытием | Видимые кровли, наружные конструкции, навесы | Цветной внешний вид и дополнительная защита поверхности | Требует аккуратной резки, хранения и монтажа |
| Одностороннее покрытие | Кровли и настилы, где видна только лицевая сторона | Рационально для большинства кровельных задач | Обратная сторона может быть менее эстетичной |
| Двустороннее покрытие | Открытые навесы и конструкции с видимой нижней стороной | Аккуратный внешний вид сверху и снизу | Обычно выше стоимость |
| Исполнение для сложной среды | Влажные, промышленные, сельскохозяйственные или агрессивные условия | Подбирается под конкретные эксплуатационные воздействия | Требует согласования покрытия и условий применения |
Полимерное покрытие не отменяет правил аккуратного монтажа. При резке и сверлении нельзя перегревать кромку, оставлять стружку на поверхности и волочить листы друг по другу. Повреждённое покрытие может стать местом ускоренной коррозии.
Если лист будет виден снизу, например на навесе или открытой площадке, нужно заранее согласовать внешний вид обратной стороны. Прочная конструкция может не соответствовать ожиданиям заказчика, если нижняя поверхность отличается по цвету или качеству покрытия.
Как производят профнастил НК-114
Профнастил НК-114 производят из рулонной стали на профилегибочной линии. Рулон разматывают, металл подают через систему формующих роликов, которые постепенно создают высокую трапециевидную гофру. После профилирования лист режут на заданную длину, укладывают в пачки, маркируют и готовят к отгрузке.
Для высокого профиля особенно важна стабильная геометрия. Если линия настроена неточно, листы могут плохо стыковаться, фактическая рабочая ширина будет отличаться от ожидаемой, а монтаж станет сложнее. Поэтому при крупных поставках желательно использовать материал одной партии и одного производителя.
| Этап производства | Что происходит | На что влияет |
|---|---|---|
| Подбор рулонной стали | Выбирают толщину, оцинковку, покрытие и цвет | Масса, жёсткость, коррозионная стойкость и цена |
| Размотка рулона | Металл подают на профилегибочную линию | Ровность заготовки и сохранность поверхности |
| Постепенная формовка | Ролики последовательно создают высокую гофру | Стабильность профиля, высота гофры и отсутствие заломов |
| Формирование стыковочной зоны | Создаётся участок для бокового нахлёста | Качество соединения соседних листов |
| Резка по длине | Готовый лист отрезают под заданный размер | Точность длины и состояние кромки |
| Контроль | Проверяют геометрию, поверхность, длину и маркировку | Соответствие поставки заявке и документам |
| Упаковка | Листы укладывают в пачки и защищают от повреждений | Сохранность покрытия и формы при транспортировке |
Качество резки влияет на состояние торца. Открытая кромка менее защищена, чем заводская поверхность, поэтому для наружных конструкций лучше заранее заказывать листы нужной длины и сокращать количество подрезки на площадке.
Для цветного профнастила важна аккуратная упаковка. Трение листов в пачке, попадание влаги и грубая разгрузка могут испортить внешний вид ещё до начала монтажа.
Стандарты, ТУ и документы качества
Для строительных профилированных листов применяют ГОСТ 24045-2016. Исходный оцинкованный прокат может соответствовать ГОСТ 14918-2020, а тонколистовой прокат с полимерным покрытием — ГОСТ 34180-2017. Конкретная геометрия профиля НК-114, рабочая ширина, допуски и упаковка часто задаются техническими условиями производителя.
| Документ | Что регулирует | Когда важен | Что уточнить |
|---|---|---|---|
| ГОСТ 24045-2016 | Стальные листовые гнутые профили с трапециевидными гофрами для строительства | При заказе строительного профнастила | Тип профиля, назначение, размеры и требования к изготовлению |
| ГОСТ 14918-2020 | Оцинкованный листовой прокат | Для оцинкованного исполнения | Толщину основы, покрытие и поверхность |
| ГОСТ 34180-2017 | Тонколистовой прокат с полимерным покрытием | Для цветного профнастила | Тип покрытия, цвет, сторону окраски и качество поверхности |
| ТУ производителя | Геометрию НК-114, рабочую ширину, допуски, маркировку и упаковку | При сравнении поставщиков и расчёте расхода | Фактические размеры, расчётные таблицы и допустимые отклонения |
| Паспорт или сертификат качества | Партию, толщину, покрытие, производителя и основные параметры | Для входного контроля и проектных объектов | Совпадение с заявкой и проектной спецификацией |
Поставка по ТУ допустима, если технические условия понятны и соответствуют задаче. Для ответственных объектов нужно запросить фактическую геометрию, рабочую ширину, толщину, покрытие, документы качества и при необходимости расчётные таблицы производителя.
Документы качества важны не только для бухгалтерии или склада. Они подтверждают, что поставлен именно тот материал, который был заказан: с нужной толщиной, покрытием, партией и производителем.
Размеры НК-114 и раскладка листов
Размеры профнастила НК-114 задают через толщину стали, высоту профиля, рабочую ширину, общую ширину, длину листа и покрытие. Для расчёта количества используют рабочую ширину, потому что часть листа уходит в боковой нахлёст и не участвует в полезном перекрытии площади.
Толщина влияет на жёсткость, массу, цену и допустимую нагрузку. Длина влияет на количество поперечных стыков, удобство доставки, подъём и риск повреждения при монтаже. Поэтому размеры нужно выбирать вместе с проектной схемой и логистикой.
| Параметр | Зачем нужен | Что учитывать |
|---|---|---|
| Толщина стали | Определяет несущую способность, массу и прогиб | Должна соответствовать расчёту или проекту |
| Рабочая ширина | Нужна для расчёта полезной площади | Расход считают именно по рабочей ширине |
| Общая ширина | Показывает полный габарит листа | Важна для перевозки, хранения и упаковки |
| Длина листа | Определяет количество стыков и удобство монтажа | Нужно согласовать с доставкой и подъёмом |
| Высота профиля | Влияет на жёсткость и строительную высоту | Проверять фактическую геометрию производителя |
| Масса листа | Влияет на разгрузку, подъём и нагрузку на каркас | Считать по толщине, длине и площади |
Для кровли часто стремятся заказать листы по длине ската, чтобы уменьшить количество поперечных стыков. Это повышает герметичность, но требует подходящего транспорта, свободной площадки для разгрузки и аккуратного подъёма.
Для настилов и перекрытий лучше использовать карту раскладки. Она показывает направление гофры, зоны опирания, места стыков, технологические разрывы и последовательность монтажа.
Пролёт, толщина и нагрузка: основа выбора НК-114
Для профнастила НК-114 ключевая техническая связка — пролёт, толщина и нагрузка. Чем больше расстояние между опорами, тем выше требования к листу. Чем больше снеговая, эксплуатационная или монтажная нагрузка, тем внимательнее нужно проверять расчётную пригодность профиля.
| Условие | Что проверить | Риск ошибки |
|---|---|---|
| Большой шаг прогонов | Толщину, допустимый прогиб, таблицы нагрузок | Прогиб, вибрация, повреждение покрытия |
| Высокая снеговая нагрузка | Регион, уклон, снеговые мешки, длину ската | Перегрузка кровельного настила |
| Настил под последующие слои | Постоянную нагрузку от утеплителя, стяжки или кровельного пирога | Недопустимая деформация основания |
| Монтажная нагрузка | Перемещение людей, инструмента, временное складирование материалов | Локальные вмятины или перегрузка листа |
| Реконструкция объекта | Фактический шаг и состояние старых прогонов | Несовпадение проекта и реальной конструкции |
| Замена профиля | Несущую способность, рабочую ширину, массу и крепёж | Изменение расчётной работы всей системы |
Нельзя назначать шаг опор по привычке или визуальной оценке. Даже высокий профиль может не пройти по прогибу, если сталь слишком тонкая или пролёт слишком большой. Для ответственных объектов используют проект, расчётные таблицы производителя или инженерный расчёт.
При реконструкции важно измерить фактический шаг прогонов и оценить состояние металлоконструкций. Старый каркас может иметь коррозию, деформации или отклонения от чертежей, которые повлияют на выбор профиля.
НК-114 для промышленной кровли
Профнастил НК-114 часто применяют на промышленных кровлях, где требуется жёсткое основание по металлическим прогонам. Такой профиль подходит для больших площадей, складов, производственных корпусов, логистических комплексов и технических зданий. При этом кровля должна рассматриваться как система, а не как набор отдельных листов.
| Кровельный фактор | Что проверить | Почему важно |
|---|---|---|
| Уклон ската | Достаточен ли он для выбранной схемы нахлёстов | При малом уклоне выше риск протечек |
| Снеговая нагрузка | Регион, снеговые мешки, перепады высот | Нагрузка определяет толщину и шаг опор |
| Шаг прогонов | Фактическое расстояние между опорами | Влияет на прогиб и несущую способность |
| Ветровое воздействие | Краевые зоны, высоту здания, открытость площадки | Влияет на схему крепления |
| Поперечные стыки | Положение стыков и нахлёсты | Ошибки ухудшают герметичность |
| Доборные элементы | Конёк, торцы, ендовы, примыкания | Без них кровля не является законченной системой |
При кровельном применении слабое место может возникнуть не в самом листе, а в узле: креплении, примыкании, торце, коньке или ендове. Поэтому вместе с листами нужно продумывать крепёж, уплотнения, доборные элементы и водоотведение.
Если на кровле есть перепады высот, парапеты, шахты, вентиляционное оборудование или ендовы, снеговая нагрузка может распределяться неравномерно. В таких местах проектная проверка особенно важна.
НК-114 для настилов, перекрытий и технических площадок
Профнастил НК-114 может применяться как несущий настил или элемент перекрытия, если это предусмотрено проектом. В таких конструкциях лист воспринимает нагрузки на стадии монтажа и может служить основанием для последующих слоёв.
Для настилов особенно важны опирание, толщина стали, допустимый прогиб, крепление к балкам, временная монтажная нагрузка и постоянная нагрузка от следующих слоёв. Ошибка в этих параметрах может привести к деформациям или невозможности эксплуатации.
| Параметр | Что учитывать | Риск при ошибке |
|---|---|---|
| Схема опирания | Однопролётная или многопролётная работа листа | Неверная оценка прогиба |
| Толщина листа | Подбор по расчёту | Недостаточная несущая способность |
| Монтажная нагрузка | Люди, инструмент, временное складирование материалов | Локальные повреждения и деформации |
| Постоянные слои | Утеплитель, гидроизоляция, бетон, стяжка | Перегрузка основания |
| Крепление | Тип, шаг, места фиксации | Нарушение совместной работы с каркасом |
| Технология монтажа | Порядок укладки и перемещения по листам | Повреждение до завершения работ |
Если НК-114 используется как несущий настил, нельзя свободно менять направление укладки или места опирания. Направление гофры должно соответствовать проектной схеме, иначе лист может работать не так, как было рассчитано.
На технических площадках важно учитывать не только распределённую нагрузку, но и локальные воздействия: колёса тележек, опоры оборудования, временное складирование материалов и перемещение персонала.
Сравнение НК-114 с Н75, Н60 и универсальными профилями
Профнастил НК-114 сравнивают с другими несущими профилями по высоте гофры, рабочей ширине, толщине, несущей способности, массе и назначению. Важно понимать, что близкое название не всегда означает полную взаимозаменяемость. Конкретная геометрия может отличаться у разных производителей.
| Критерий | НК-114 | Н75 | Н60 |
|---|---|---|---|
| Тип профиля | Высокий несущий кровельный или настилочный профиль | Несущий профиль высокой жёсткости | Несущий профиль среднего диапазона |
| Ориентировочная высота | Около 114 мм | Около 75 мм | Около 60 мм |
| Работа на пролёте | Подходит для задач с повышенными требованиями при расчётном подборе | Применяется для промышленных кровель и настилов | Подходит для многих кровель и оснований при умеренных условиях |
| Масса и строительная высота | Выше, чем у более низких профилей | Средняя для тяжёлых несущих профилей | Ниже, чем у Н75 и НК-114 |
| Основное применение | Крупные промышленные объекты, настилы, перекрытия, технические площадки | Кровли, настилы, перекрытия, опалубка | Кровли, настилы и основания |
| Когда выбирать | Когда нужен высокий запас жёсткости или это указано проектом | Когда Н75 проходит по расчёту | Когда нагрузка и пролёт позволяют использовать более лёгкий профиль |
НК-114 не всегда является экономически лучшим решением. Если расчёт показывает, что Н75 или Н60 достаточно, более высокий профиль может оказаться избыточным. Но если более низкий профиль не проходит по прогибу или нагрузке, НК-114 может быть технически оправдан.
Замена НК-114 на более низкий профиль особенно рискованна в перекрытиях и несущих настилах. Даже если объект визуально выглядит простым, лист может участвовать в расчётной работе всей конструкции.
Как выбрать НК-114 под конкретный объект
Выбор профнастила НК-114 начинается с назначения конструкции. Нужно понять, будет ли лист работать как кровельное основание, несущий настил, элемент перекрытия, техническая площадка или часть другой строительной системы. После этого выбирают толщину, длину, покрытие, крепёж и формат поставки.
- Определить назначение листа в конструкции.
- Проверить проектные требования или выполнить расчёт.
- Уточнить шаг прогонов, балок или опор.
- Выбрать толщину стали по нагрузке и допустимому прогибу.
- Проверить рабочую ширину конкретного производителя.
- Выбрать оцинкованное или полимерное покрытие.
- Определить длину листов по скатам или картам настила.
- Подобрать крепёж и доборные элементы.
- Рассчитать количество по рабочей ширине.
- Запросить документы качества до отгрузки.
| Вопрос | Что проверить | Почему это важно |
|---|---|---|
| Есть ли проект? | Профиль, толщину, крепёж, покрытие и допустимые замены | Проектные параметры нельзя менять произвольно |
| Какой пролёт? | Фактический шаг опор | От пролёта зависит прогиб |
| Какая нагрузка? | Снег, ветер, монтажные и постоянные нагрузки | Определяет толщину и допустимость применения |
| Будет ли лист видимым? | Покрытие, цвет, обратную сторону | Важно для навесов и открытых конструкций |
| Нужна ли резка по длине? | Карту раскладки, доставку, подъём | Сокращает отходы, но требует точных размеров |
| Нужны ли документы? | Паспорт, сертификат, толщину, покрытие, партию | Для входного контроля документы обязательны |
Если объект промышленный или проектный, лучше не менять профиль, толщину и покрытие без согласования. Экономия на одной позиции может привести к переработке узлов, задержке монтажа и дополнительным затратам.
Если проекта нет, для первичного подбора нужно собрать исходные данные: пролёт, нагрузку, назначение, условия эксплуатации, покрытие и требования к внешнему виду. После этого можно оценивать, нужен ли именно НК-114 или достаточно более низкого профиля.
Крепёж, нахлёсты и узлы примыкания
Для профнастила НК-114 крепёж играет важную роль. Лист должен быть не просто уложен на опоры, а правильно закреплён. Тип саморезов, длина, шайба, шаг крепления, места фиксации и качество затяжки влияют на герметичность, устойчивость к ветру и совместную работу с основанием.
| Узел | Что проверить | Возможная ошибка |
|---|---|---|
| Крепление к прогону | Тип основания, длину самореза, шайбу, шаг | Отрыв, вибрация или повреждение отверстий |
| Боковой нахлёст | Совпадение геометрии соседних листов | Зазоры и плохая стыковка |
| Поперечный стык | Нахлёст, расположение относительно опор, герметичность | Протечки и локальные деформации |
| Конёк | Доборные элементы, уплотнение, крепёж | Попадание воды и снега |
| Торцевая зона | Планки, крепление, защита кромок | Подрыв ветром и коррозия кромок |
| Примыкание к стене | Планки, герметизация, водоотвод | Протечки в зоне сопряжения |
Саморезы нельзя перетягивать. Слишком сильная затяжка повреждает шайбу и покрытие, а слабая не обеспечивает плотное прилегание. На кровле обе ошибки могут привести к протечкам.
Если используются листы разных партий или производителей, боковой нахлёст может лечь хуже. Поэтому для одной плоскости лучше использовать материал одной геометрии и одной партии.
Расчёт расхода профнастила НК-114
Количество профнастила НК-114 рассчитывают по рабочей ширине, а не по общей. Общая ширина показывает полный габарит листа до монтажа, но часть профиля уходит в боковой нахлёст. Поэтому полезная площадь всегда меньше полной геометрической площади листа.
Общий принцип: количество листов = ширина закрываемого участка ÷ рабочая ширина одного листа.
Полезная площадь одного листа: рабочая ширина × длина листа.
| Параметр | Как влияет на расчёт |
|---|---|
| Рабочая ширина | Определяет фактическую закрываемую ширину после нахлёста |
| Общая ширина | Нужна для логистики, но не для расчёта полезной площади |
| Длина листа | Влияет на площадь, количество стыков и удобство подъёма |
| Нахлёст | Уменьшает полезную площадь |
| Подрезка | Добавляет отходы на свесах, ендовах, проёмах и примыканиях |
| Доборные элементы | Нужны для завершения узлов и защиты кромок |
Для простой прямоугольной кровли расчёт относительно понятен, но для сложных скатов, ендов, парапетов и примыканий лучше делать ведомость листов. Это уменьшает отходы и снижает вероятность ошибки в длинах.
Для настилов и перекрытий раскладка должна учитывать направление гофры и зоны опирания. Нельзя просто разделить площадь на площадь листа, если листы должны опираться по определённой схеме.
Что указать в заявке на НК-114
Заявка на профнастил НК-114 должна быть технически точной. Чем ответственнее конструкция, тем меньше должно быть неопределённости. Важно указать профиль, толщину, покрытие, длину листов, количество, назначение, документы, крепёж и доборные элементы.
| Параметр заявки | Что указать | Пример |
|---|---|---|
| Наименование | Профнастил НК-114 | Профнастил несущий НК-114 |
| Толщина | Толщину стали по проекту или расчёту | 0,8 мм, 0,9 мм, 1,0 мм или по проекту |
| Покрытие | Оцинкованное или полимерное | Оцинкованный НК-114 |
| Цвет | Цвет по RAL или каталогу, если нужен цветной лист | RAL 7024 или другой цвет по проекту |
| Длина | Длину каждого листа или ведомость длин | Листы 6000 мм, 7200 мм или по карте раскладки |
| Количество | Штуки, квадратные метры или комплект на объект | Комплект на кровлю 800 м² |
| Назначение | Кровля, настил, перекрытие, опалубка, техническая площадка | Кровля склада по металлическим прогонам |
| Крепёж | Тип саморезов, шайбу, длину, цвет | Саморезы по металлу с уплотнительной шайбой |
| Доборы | Коньки, торцы, ендовы, примыкания, планки | Доборные элементы в цвет покрытия |
| Документы | Паспорт или сертификат качества | Документы на толщину, покрытие и партию |
Если есть проект, лучше приложить ведомость листов и узлов. Это поможет избежать ошибок по длине, количеству доборов и типу крепежа.
Если проекта нет, в заявке стоит указать хотя бы назначение, пролёт, шаг опор, регион эксплуатации и требования к покрытию. Это не заменяет расчёт, но помогает точнее подобрать материал.
Контроль качества при приёмке
При приёмке профнастила НК-114 проверяют профиль, толщину, длину, количество, покрытие, кромки, геометрию, упаковку, маркировку, доборные элементы, крепёж и документы. Контроль желательно провести до подъёма листов на кровлю или распределения по зонам монтажа.
| Что проверить | Как проверять | Почему важно |
|---|---|---|
| Профиль | Сверить обозначение и геометрию | Нельзя путать НК-114 с Н75 или другим профилем |
| Толщина | Проверить документы и выборочно измерить | Толщина влияет на несущую способность |
| Длина | Измерить листы из разных пачек | Неверная длина нарушает раскладку |
| Количество | Сверить листы, пачки, доборы и крепёж | Недостача останавливает монтаж |
| Покрытие | Осмотреть царапины, сколы, пятна, потёртости | Повреждения ухудшают защиту |
| Кромки | Проверить замятия и заусенцы | Кромки влияют на стыковку и коррозионную стойкость |
| Геометрия | Оценить форму гофры и стыковочные зоны | Нужна для правильного нахлёста |
| Упаковка | Проверить намокание и следы трения | Плохая упаковка приводит к пятнам и царапинам |
| Документы | Сверить паспорт, сертификат, толщину и покрытие | Подтверждают соответствие поставки |
Если пачка намокла, её нельзя оставлять закрытой. Влага между листами может вызвать белые пятна на оцинковке и ухудшение внешнего вида поверхности.
Повреждения нужно фиксировать до монтажа. После подъёма на кровлю или резки листов будет сложнее доказать, когда появился дефект.
Дефекты, критичные для НК-114
Для профнастила НК-114 особенно критичны дефекты геометрии, кромок, стыковочных зон и покрытия. Поскольку профиль часто работает как несущий элемент, сильные заломы и вмятины нельзя воспринимать только как косметическую проблему.
| Дефект | Как выглядит | Чем опасен | Когда особенно критичен |
|---|---|---|---|
| Залом листа | Резкая линия деформации на гофре | Нарушает геометрию и покрытие | Для кровель, настилов и перекрытий |
| Вмятина в зоне опирания | Продавленный участок на полке или гофре | Может нарушить работу листа | В местах контакта с прогонами |
| Повреждение стыковочной зоны | Край плохо ложится в нахлёст | Ухудшает герметичность и монтаж | Для кровель |
| Царапины до металла | Глубокие линии на покрытии | Могут стать очагом коррозии | Для наружной эксплуатации |
| Сколы на кромках | Открытая стальная основа по торцу | Повышают риск коррозии | Во влажных условиях |
| Разная геометрия листов | Листы плохо совмещаются | Появляются зазоры и перекосы | При смешении партий |
| Белые пятна на оцинковке | Белёсый налёт после влажного хранения | Ухудшает состояние поверхности | Для открытого оцинкованного исполнения |
Для скрытого технического настила мелкие визуальные следы могут быть допустимы, если они не влияют на геометрию и защиту. Для кровли и видимых конструкций требования к поверхности обычно строже.
Если дефект находится в зоне крепления или нахлёста, его нужно оценивать особенно внимательно. Даже небольшой изгиб края может осложнить монтаж и ухудшить герметичность.
Монтаж НК-114: резка, подъём и крепление
Профнастил НК-114 можно резать, сверлить, крепить к металлическому или деревянному основанию и применять с кровельными доборами. При этом нужно сохранять покрытие, не перегревать кромку, не оставлять стружку на поверхности и не деформировать листы при подъёме.
| Операция | Что учитывать | Возможный риск |
|---|---|---|
| Резка | Инструмент, качество торца, отсутствие перегрева | Повреждение покрытия и коррозия кромки |
| Сверление | Точное расположение отверстий и удаление стружки | Ржавые точки и повреждение поверхности |
| Крепление | Тип саморезов, шайба, усилие затяжки | Протечки, вибрация, повреждение шайбы |
| Подъём листов | Длина, масса, число людей, техника | Заломы и деформация гофры |
| Стыковка | Совпадение бокового нахлёста | Перекосы и зазоры |
| Очистка после монтажа | Удаление стружки, грязи и остатков упаковки | Появление коррозионных пятен |
Металлическую стружку после сверления нужно удалять сразу. Она быстро ржавеет и оставляет пятна на покрытии, даже если сам профнастил качественный.
Длинные листы НК-114 нельзя волочить по пачке. Их нужно поднимать и переносить так, чтобы не царапать соседние листы и не создавать заломов на высокой гофре.
Хранение и транспортировка НК-114
Профнастил НК-114 требует аккуратного хранения и перевозки. Из-за высокой гофры и возможной большой длины листы нуждаются в ровной опоре, защите от влаги и правильной фиксации при транспортировке.
| Правило | Зачем нужно |
|---|---|
| Хранить на ровном основании | Чтобы пачка не деформировалась |
| Защищать от дождя | Чтобы избежать влаги между листами |
| Обеспечить вентиляцию | Чтобы уменьшить риск конденсата |
| Не волочить листы | Чтобы не поцарапать покрытие |
| Поднимать длинные листы несколькими людьми или техникой | Чтобы избежать заломов |
| Не ставить тяжёлые предметы сверху | Чтобы не продавить профиль |
| Разделять партии и длины | Чтобы избежать путаницы при монтаже |
При перевозке листы должны лежать на подходящей длине кузова. Свисающие края могут вибрировать и деформироваться. Пачку фиксируют от смещения, но не перетягивают так, чтобы повредить профиль.
На объекте желательно заранее подготовить место складирования. Пачки не должны лежать в зоне движения техники, под стоком воды с кровли или на неровной поверхности.
От чего зависит цена профнастила НК-114
Цена профнастила НК-114 зависит от толщины стали, покрытия, длины листов, рабочей ширины, объёма партии, производителя, доборных элементов, крепежа, документов и логистики. Сравнивать предложения корректно только при одинаковых технических параметрах.
| Фактор | Как влияет на цену |
|---|---|
| Толщина стали | Более толстый лист дороже, но жёстче и тяжелее |
| Покрытие | Полимерное покрытие повышает стоимость по сравнению с оцинковкой |
| Длина листов | Резка под заказ влияет на производство и доставку |
| Рабочая ширина | Влияет на фактическую цену полезного квадратного метра |
| Объём партии | Крупный заказ может быть выгоднее по логистике |
| Доборные элементы | Увеличивают бюджет, но нужны для законченной системы |
| Крепёж | Добавляет стоимость, но влияет на надёжность монтажа |
| Документы | Для ответственных объектов могут быть обязательны |
| Доставка | Зависит от длины листов, упаковки и расстояния |
Самая низкая цена может быть связана с меньшей толщиной, другой рабочей шириной, отсутствием доборов или неполным комплектом документов. Для несущего профиля такое сравнение некорректно.
Иногда более дорогая поставка с резкой по длине, крепежом и доборами оказывается выгоднее по итоговой стоимости объекта, потому что снижает отходы и ускоряет монтаж.
Когда НК-114 можно заменить, а когда нельзя
Замена профнастила НК-114 возможна только после проверки несущей способности, толщины, пролёта, рабочей ширины, крепления и условий эксплуатации. Для проектных объектов замена должна согласовываться с проектировщиком или ответственным инженером.
| Ситуация | Можно ли заменить | Что проверить |
|---|---|---|
| Нет нужной толщины | Только после расчёта | Прогиб, нагрузку, шаг опор и крепёж |
| Нет НК-114 в наличии | Иногда можно рассмотреть другой несущий профиль | Нагрузку, рабочую ширину, массу и геометрию |
| Есть проектная спецификация | Без согласования нельзя | Допустимые аналоги и требования проекта |
| Нужна срочная поставка | Возможна только с технической проверкой | Толщину, профиль, покрытие, документы |
| Кровля с высокой нагрузкой | Требуется расчёт | Снег, уклон, прогоны, нахлёсты |
| Несущий настил или перекрытие | Только по проекту | Схему работы, опирание, временные и постоянные нагрузки |
Замена НК-114 на Н75 или Н60 может быть допустима только при подтверждении расчётом. Если профиль выбран в проекте из-за больших пролётов или нагрузок, уменьшение высоты гофры может быть опасным.
Замена на другой высокий профиль также не всегда проста. Может измениться высота конструкции, масса, рабочая ширина, стоимость, крепёж и доборные элементы.
Ошибки при выборе НК-114
Ошибки при выборе профнастила НК-114 обычно связаны с тем, что его воспринимают как универсально прочный материал. Но НК-114 — это не просто высокий лист, а расчётный профиль, который должен соответствовать конкретной конструкции.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Выбирать только по цене | Можно получить недостаточную толщину или неподходящее покрытие | Сравнивать предложения по полным параметрам |
| Не проверять шаг опор | Лист может прогибаться | Проверять пролёт и расчётные таблицы |
| Заменять НК-114 на более низкий профиль без расчёта | Снижается несущая способность | Согласовывать замену с инженером |
| Считать по общей ширине | Материала может не хватить | Использовать рабочую ширину |
| Не заказывать доборы | Кровельная система остаётся незавершённой | Включать коньки, торцы, ендовы и примыкания |
| Использовать случайный крепёж | Риск протечек, вибрации и повреждения листа | Подбирать крепёж под основание и нагрузку |
| Не проверять документы | Сложно подтвердить толщину и покрытие | Запрашивать паспорт или сертификат качества |
| Неправильно хранить пачки | Пятна, царапины, деформация листов | Хранить сухо, ровно и с вентиляцией |
Наиболее опасная ошибка — уменьшить толщину ради экономии без пересчёта. На больших пролётах такая экономия может привести к прогибам, вибрациям и проблемам при эксплуатации.
Ещё одна частая ошибка — не учитывать логистику длинных листов. Лист нужной длины может быть технически правильным, но его нужно доставить, разгрузить и поднять без повреждений.
FAQ
Что такое профнастил НК-114?
Профнастил НК-114 — это высокий несущий профилированный стальной лист с гофрой около 114 мм. Его применяют в промышленных кровлях, несущих настилах, перекрытиях и технических сооружениях. Высокая гофра повышает жёсткость и помогает листу работать на пролёте. Для ответственных объектов НК-114 подбирают по проекту или расчёту.
Где применяется профнастил НК-114?
НК-114 применяют на промышленных кровлях, в несущих настилах, перекрытиях, ангарах, складах, производственных зданиях и технических площадках. Он нужен там, где требуется высокая жёсткость профилированного листа. Также его могут использовать как основание под последующие строительные слои. Конкретное применение зависит от толщины, пролёта и нагрузки.
Чем НК-114 отличается от Н75?
НК-114 имеет более высокую гофру и обычно рассчитан на более серьёзные задачи по жёсткости и пролёту. Н75 может быть легче и экономичнее, если его несущей способности достаточно. Выбор между ними зависит от проекта, толщины стали, шага опор и нагрузки. Замена требует расчёта.
Можно ли использовать НК-114 для кровли?
Да, НК-114 применяют для промышленных кровель и кровель по металлическим прогонам. Нужно учитывать уклон, снеговую нагрузку, шаг прогонов, толщину листа, крепёж и доборные элементы. Для ответственных кровель параметры должны соответствовать проекту. Без расчёта выбирать профиль рискованно.
Подходит ли НК-114 для перекрытий?
НК-114 может применяться в перекрытиях и несущих настилах, если это предусмотрено проектом. В такой задаче важны опирание, толщина листа, временные и постоянные нагрузки, крепление и допустимый прогиб. Самостоятельно назначать профиль для перекрытия нельзя. Требуется расчётное подтверждение.
Какие бывают покрытия у НК-114?
Профнастил НК-114 бывает оцинкованным или с полимерным покрытием. Оцинкованное исполнение часто применяют для технических настилов и промышленных кровель. Полимерное покрытие используют, когда важен цвет и дополнительная защита поверхности. Выбор зависит от условий эксплуатации и требований к внешнему виду.
Как выбрать толщину профнастила НК-114?
Толщину выбирают по нагрузке, пролёту, шагу опор и проектным требованиям. Более толстый лист жёстче, но тяжелее и дороже. Для кровель и настилов нельзя выбирать минимальную толщину без расчёта. Если есть проект, нужно соблюдать указанную толщину.
Почему нельзя считать количество по общей ширине?
Общая ширина показывает полный габарит листа до монтажа. После установки часть листа перекрывается соседним листом, поэтому полезная ширина меньше. Для расчёта используют рабочую ширину конкретного производителя. Иначе материала может не хватить.
Какие документы нужны на НК-114?
Для проектных и промышленных объектов обычно нужен паспорт или сертификат качества. В документах должны быть указаны толщина, покрытие, партия, производитель и стандарт или ТУ. Документы помогают пройти входной контроль. Их лучше запрашивать до отгрузки.
Можно ли заменить НК-114 другим профилем?
Можно только после проверки расчётом. Замена на более низкий профиль может снизить несущую способность. Замена на другой высокий профиль может изменить массу, рабочую ширину и крепёж. Для проектных объектов замена согласовывается с ответственным специалистом.
Что проверить при приёмке НК-114?
Нужно проверить профиль, толщину, длину, количество, покрытие, кромки, геометрию, упаковку, крепёж, доборы и документы. Если материал цветной, дополнительно проверяют оттенок. Если пачка мокрая, её нельзя хранить закрытой. Все повреждения фиксируют до монтажа.
От чего зависит цена профнастила НК-114?
Цена зависит от толщины стали, покрытия, длины листов, рабочей ширины, объёма партии, доборов, крепежа, документов и доставки. Более толстый лист обычно дороже, но даёт больший запас жёсткости. Полимерное покрытие также увеличивает стоимость. Сравнивать предложения нужно по одинаковым параметрам.
Как хранить профнастил НК-114?
Листы хранят на ровном основании, в сухом месте, с защитой от дождя и конденсата. Нельзя волочить листы друг по другу и ставить тяжёлые предметы сверху. Пачки нужно разделять по длинам и партиям. Длинные листы поднимают несколькими людьми или техникой.
Что указать в заявке на НК-114?
В заявке указывают профиль НК-114, толщину, покрытие, цвет, длину листов, количество, назначение, крепёж, доборные элементы и документы. Для кровли желательно приложить схему скатов. Для настила или перекрытия нужна проектная ведомость. Чем точнее заявка, тем ниже риск ошибки.
Что важнее: профиль или толщина?
Важны оба параметра. Высокая гофра задаёт жёсткость профиля, а толщина стали влияет на несущую способность и прогиб. Нельзя компенсировать недостаточную толщину только названием НК-114. Выбор должен учитывать пролёт и нагрузку.
Можно ли использовать НК-114 в частном строительстве?
Можно, но чаще это избыточное решение. Для небольших навесов, гаражей и хозяйственных построек иногда достаточно более низкого профиля. НК-114 выбирают, если есть повышенная нагрузка, большой пролёт или проектное требование. В простых задачах его масса и цена могут быть неоправданными.
Какие дефекты считаются критичными?
Критичны заломы, сильные вмятины, повреждения стыковочной зоны, глубокие царапины, сколы покрытия и несоответствие толщины. Для несущих конструкций особенно важны геометрия и толщина. Для кровли критичны кромки и места крепления. Дефекты нужно оценивать до монтажа.
Нужны ли доборные элементы для НК-114?
Да, особенно если профиль используется на кровле. Доборы закрывают конёк, торцы, ендовы, примыкания и другие уязвимые узлы. Без них кровля не будет законченной системой. Доборы лучше заказывать вместе с листами, чтобы совпали цвет и сроки поставки.
Можно ли резать НК-114 на объекте?
Можно, но резка должна быть аккуратной и без перегрева покрытия. После резки нужно удалить стружку и защитить кромки при необходимости. Лучше заранее заказать листы нужной длины, если размеры известны. Это уменьшает отходы и количество открытых торцов.
Что выбрать для ответственного промышленного объекта?
Для ответственного объекта выбирают профиль, толщину, покрытие, крепёж и доборы по проекту. НК-114 может быть правильным решением для больших пролётов и нагрузок, но только при расчётном подтверждении. Документы качества обязательны для входного контроля. Замены нужно согласовывать заранее.
